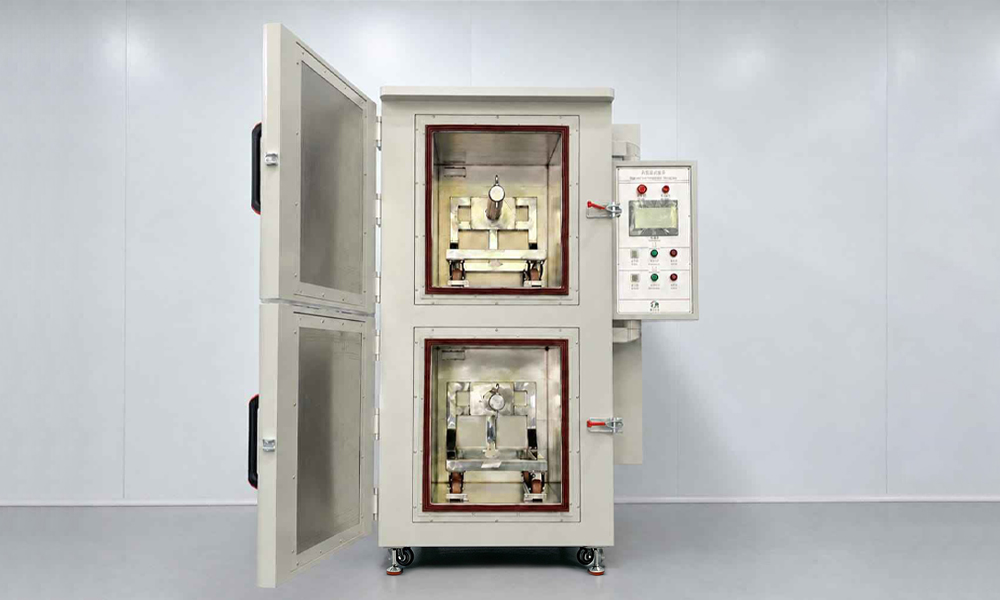

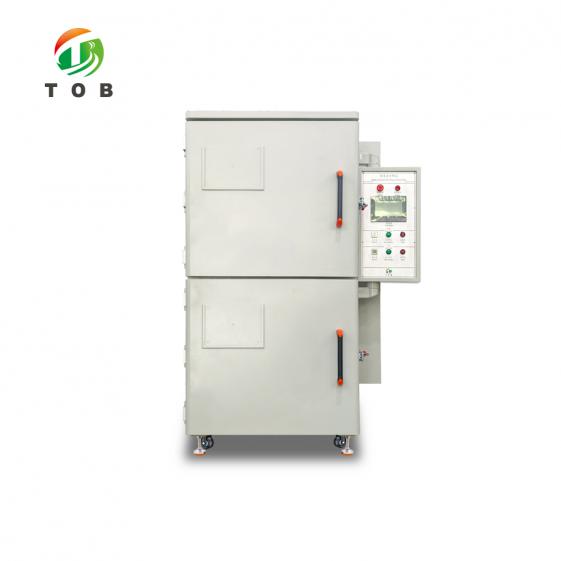

Вакуумная сушильная печь для рулонов аккумуляторных электродов

Вакуумная сушильная печь для рулонов аккумуляторных электродов

технические характеристики

1. Основная конструкция

Состоит из 5 частей:

●  секция каркаса;

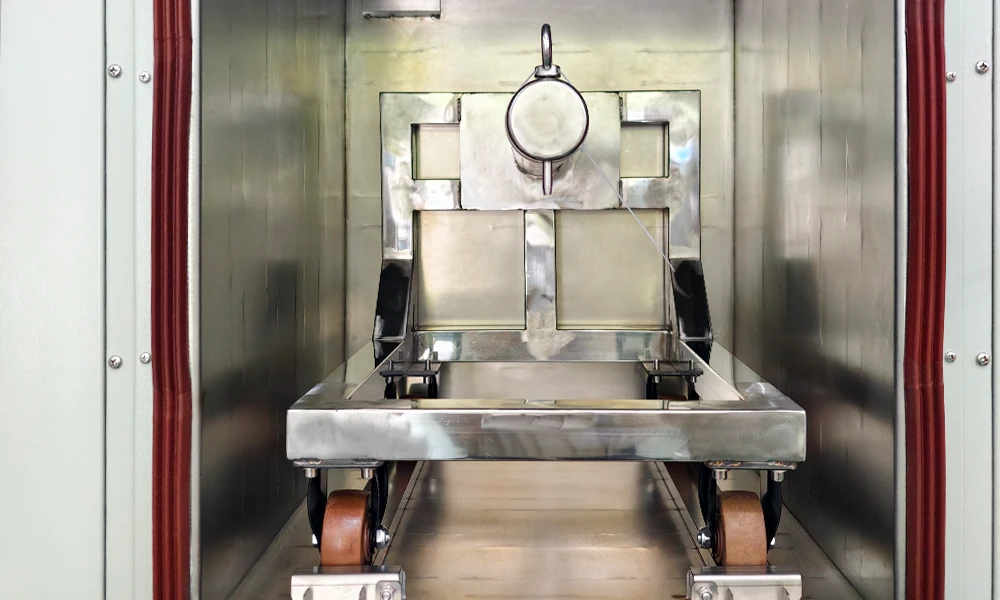

●  секция внутренней камеры;

●  секция внутренней камеры;

●  секция электрического управления;

●  секция внешней циркуляции.

2. Принцип работы

Каждая машина может работать в непрерывных циклах.

Основной процесс:

Открыть дверь, поместить элемент или рулон электрода в печь, затем задать время нагрева, время вакуумирования и время подачи азота. Система автоматически выполнит нагрев и своевременный газообмен в соответствии с заданными временными параметрами, завершая тем самым процесс сушки.

Комплектация

Корпус машины:нержавеющая сталь 201# толщиной 3,0 мм; усиливающие элементы выполнены из обработанного квадратного профиля.

Каркас:изготовлен из высококачественного холоднокатаного листа толщиной 1,5 мм и 2,0 мм. Включает два слоя изоляции. Изоляционные слои — алюмосиликатная вата, алюминиевая фольга и звукоизоляционная вата: три вида слоёв.

Система горячего воздуха:каждый уровень состоит из вентиляторов, нагревательных камер, воздушных каналов, воздуховодов и других элементов, что позволяет достичь лучшей равномерности температуры.

Система управления:ПЛК, сенсорный экран, датчик давления, высоковакуумный заслончатый клапан, твердотельное реле, контроллер температуры, блок электромагнитных клапанов и другие компоненты.

Металлоизделия:двери, задние крышки, вакуумные трубки и другие штампованные детали и комплектующие.

Особенности

●        Способ открывания двери: одностворчатая; гибкая стеклянная дверь с двойным остеклением, с трёхуровневым контролем давления и защитой от превышения давления;

●        Уплотнительное кольцо внутренней облицовки: формованное и заливное силиконовое O-образное кольцо, стойкое к высоким температурам и коррозии;

●        Внешняя циркуляция горячего воздуха по периметру, двухслойная теплоизоляция: температура снаружи не выше температуры помещения +20 °C;

●        Структура нагрева: применяется внешняя циркуляция воздуха O-типа — воздух выходит с левой стороны и засасывается с правой, что обеспечивает равномерность температуры;

●        Высоковакуумные пневматические заслончатые клапаны; два уровня изолированы друг от друга и управляются раздельно;

●        Дисплей на сенсорном экране, автоматическая циркуляция, автоматическое управление: после выполнения последнего шага система возвращается к вакуумному удержанию давления; безопасная температура отображается на цифровом индикаторе;

●        Оснащена многоканальным устройством терморегулирования с защитой от перегрева, что позволяет эффективно предотвращать уход температуры и другие проблемы безопасности терморегулирования и повышает точность защиты от перегрева;

●        Экран управления выполнен на сенсорной панели для централизованного управления, что удобно в эксплуатации и надёжно в управлении. Программный контроллер построен на базе ПЛК, что обеспечивает стабильность и надёжность работы;

●        Два уровня печи управляются раздельно; общее время сушки, время цикла, время вакуумирования и время сушки задаются отдельно. После задания параметров нажмите кнопку автоматического режима для запуска программы автоматической сушки. По достижении заданного времени машина автоматически отключается. При превышении температуры безопасного значения автоматически подаётся сигнал тревоги и загорается красный индикатор; кроме того, нагрев автоматически прекращается, а на экране отображается аварийное сообщение;

●        Камера заполняется сухим газом: в диапазоне от −0,1 МПа до −0,02 МПа заполнение автоматически прекращается при достижении любого заданного значения;

●        В обычном режиме работы на экране отображаются аварийные сигналы о неисправностях и их причины;

●        Вакуумные трубки коррозионностойкие;

●        4.13. Программная блокировка, предотвращающая перетекание воздуха между уровнями.

3. Технические параметры

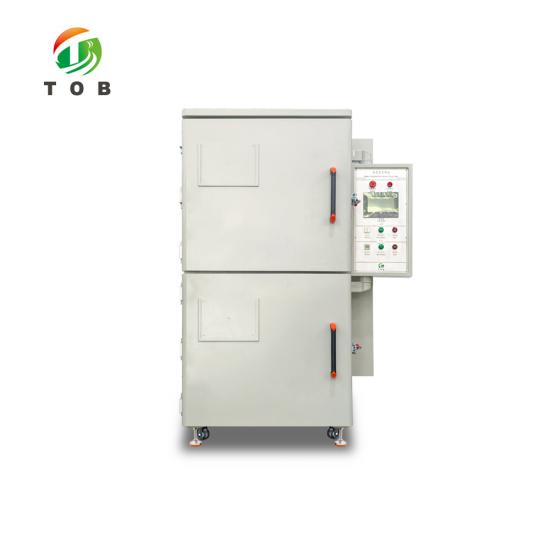

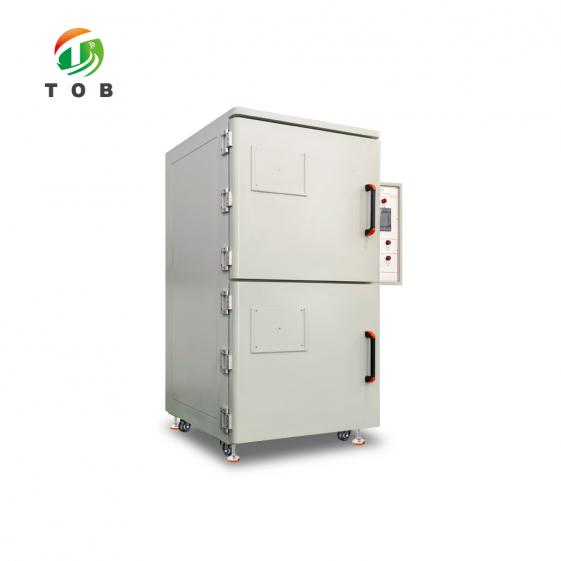

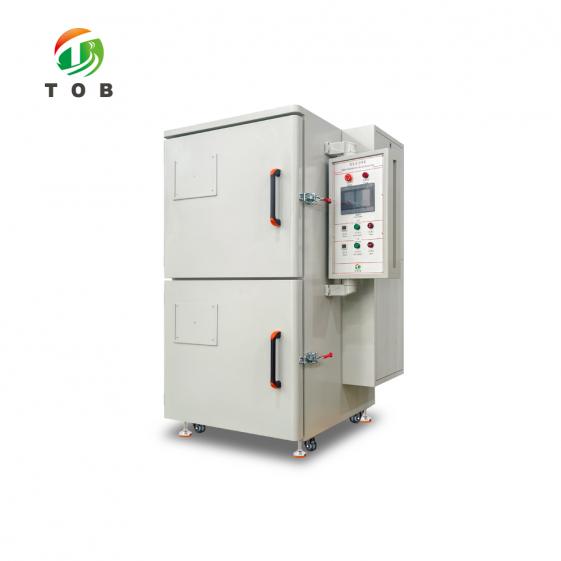

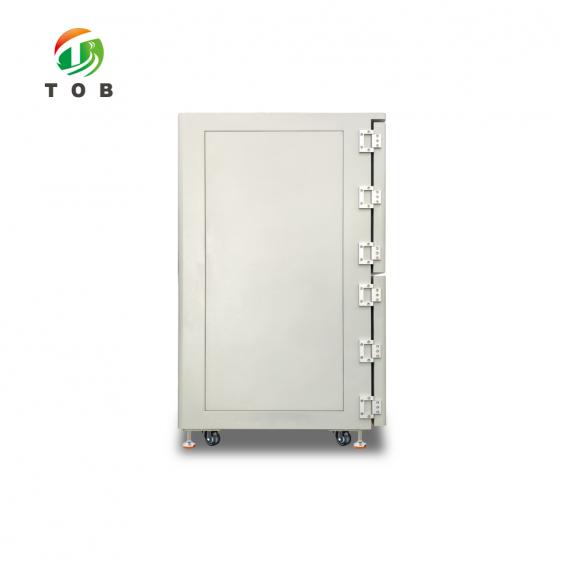

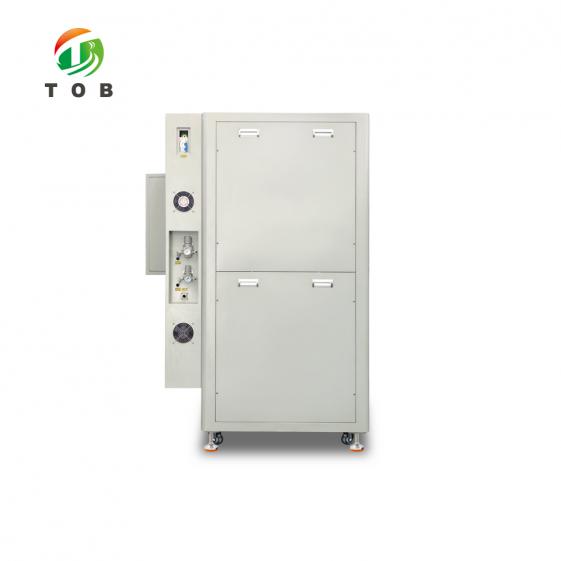

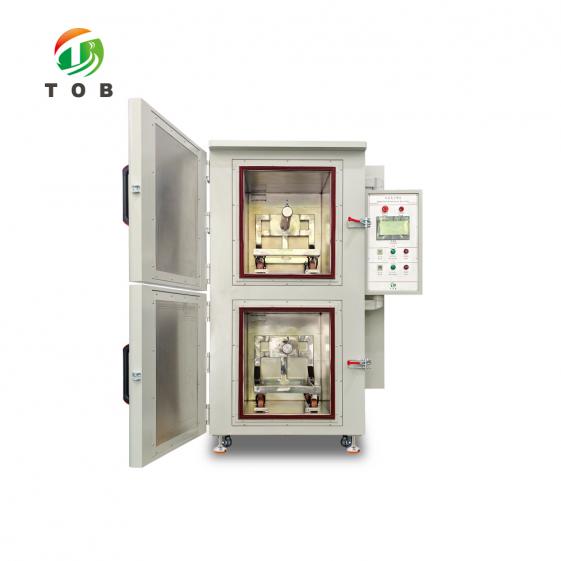

дисплей продукта
