Пункты указателей

Параметры указателей

Входное питание

AC 220В ±10% / 50Hц

Вводная активная мощность

25W

Разрешающаяся сила

AD：16 бит；DA：16 бит

Вводной импеданс

≥1GΩ

Напряжение

Управление диапазоном постоянного напряжения

25мВ~5В

Низшее разрядное напряжение

-5В

Точность

± 0.05% of   ФС

Стабильность

± 0.05% of   ФС

Электрический ток

Выходной диапазон каждого канала

Измерительный диапазон I：5мкA~1мA；Измерительный диапазон II：1мA~5мA；Измерительный диапазон III：5мA~10мA

Точность

± 0.05% of   ФС

Ток отсечки при постоянном напряжении

Измерительный диапазон I：2мкA；Измерительный диапазон II：0.01мA；  Измерительный диапазон III：0.02мA

Стабильность

± 0.05% of   ФС

Мощность

Максимальная выходная мощность одинарного канала

0.05W

Стабильность

± 0.1% of   ФС

Время

 (10%FS~90%FS)Время реакции тока

(10%ФС~90%ФС)

＜500μs

Диапазон времени на переход

≤(365*24) часов в переход

Формы времени поддерживают 00：00：00：00(h, мин, s, мс)

Запись данных

Условия по записыванию данных

Минимальный промежуток времени: 100мс

Минимальный интервал напряжения: 10мВ

Минимальный интервал тока: измерительный диапазон I: 2мкA；измерительный диапазон II：0.01мA; измерительный диапазон III：0.02мA

Частота записывания

10Hц

Заряд

Зарядной режим

Заряд постоянным током, заряд постоянным напряжением, заряд постоянным током и напряжением, заряд постоянной мощностью

Критические условия

Напряжение, ток, относительное время, ёмкость, энергия, -△В

Разряд

Режим разряда

Разряд постоянным током, разряд постоянной мощностью, разряд постоянным сопротивлением, разряд постоянным напряжением, разряд постоянным током и напряжением

Критические условия

Напряжение, ток, относительное время, ёмкость, энергия

Режим импульса

Заряд

Режим постоянного тока, режим постоянной мощности

Разряд

Режим постоянного тока, режим постоянной мощности

Минимальная ширина импульса

500 мС

Количество импульсов

Одинарный переход импульса поддерживает 32 разного импульса

Непрерывное переключение заряда и разряда

Переход одинарного импульса может выполнить непрерывное переключение с заряда до разряда

Критические условия

Напряжение, относительное время

Испытание ДСИР

Поддержка самоопределяемого взятия точек и проведение расчёта ДСИР

Циркуляция

Испытательный диапазон цикла

1-65535 раз

Количество переходов одинарного цикла

254

Вложенный цикл

Имеется функция вложенного цикла, максимальная поддержка 3 вложенного слоя

Защита

Защита данных от сбоя питания

Имеется функция по испытанию в автоматическом режиме работы

Можно настроить безопасные защитные условия, настроенные параметры включают в себя: верхний предел напряжения, низкий предел напряжения, верхний предел тока, низкий предел тока, верхний предел ёмкости, время задержки

Защитный класс IP

Защитный класс IP20

Особенности прохода

Источник постоянного тока и источник постоянного напряжения используют структуру двойного закрытого кольца

Режим управления проходом

Независимое управление

Контрольное измерение напряжения и тока, и взятие пробы

Четырёхпроводное систематическое соединение

Шум

<45 дБ

База данных

Сосредоточенное управление испытательными данными с помощью базы данных MySQL

Коммуникационный способ главного компьютера

На основе протокола TCP/IP

Операционная система сервера

Windows 7

Способ выхода данных

EXCEL2003,2010、TXT

Конфигурация магнитного диска сервера

500 Гигабитное

Коммуникационный порт

Сетевой порт

Утечка тока

0.005μA

Количество каналов для целостной машины

8

Требования к рабочей обстановке оборудования

Пункты указателей

Параметры указателей

Диапазон рабочих температур

0℃~40℃(в диапазоне 25±10℃, обеспечение измерительной точности：дрейф точности 0,005% от ФВ /℃)

Диапазон сохраненной температуры

-10℃~50℃

Диапазон относительной влаги рабочей обстановки

≤70% РH（отсутствие водяной и паровой конденсации）

Диапазон относительной влаги сохраненной обстановки

≤80% РH（отсутствие водяной и паровой конденсации）

Спецификация и размер зажимного инструмента

Пункты указателей

Параметры указателей

Тип зажимного инструмента

Верхний и нижний зажимный инструмент

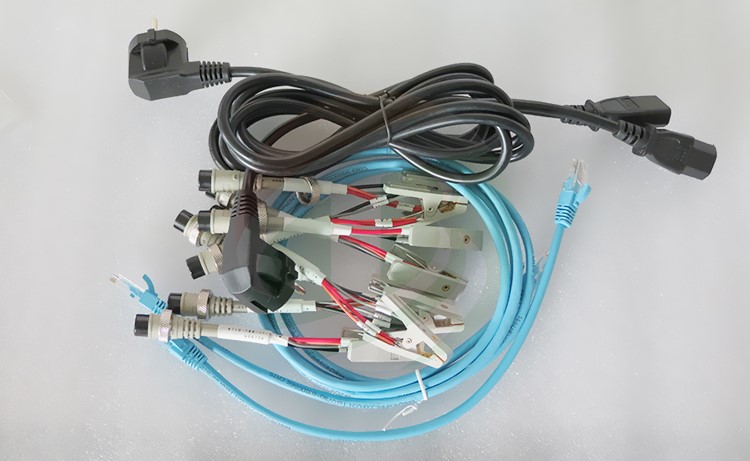

Рисунок зажимного инструмента

Зажим «крокодильчик»

Зажим для полимеров

Зажим для наконечника провода

Рисунки только справочные, аутичными считают реальные продукты

Размер корпуса каждого блока(Ш*Д*Г)(мм)

1U（19"），483*310*48

Рисунок оборудования

Рисунки только справочные, аутичными считают реальные продукты
