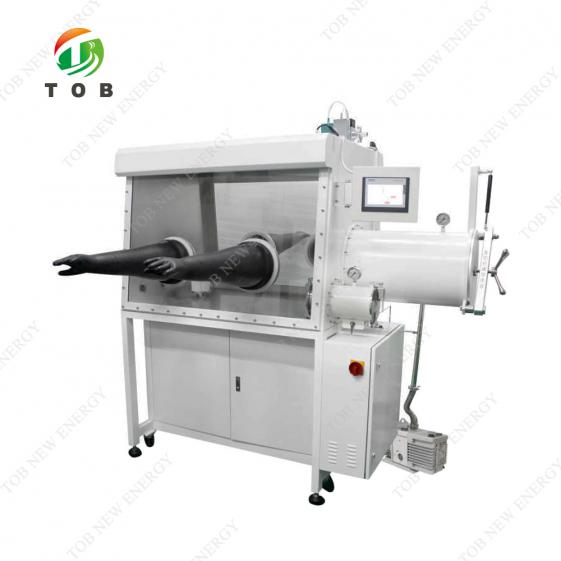

Корпус для перчаточной камеры
|
Корпус ящика
|
Материал:
нержавеющая сталь 304, толщина 3 мм
Внутренняя поверхность: бработана
растяжкой внутренной поверхности.
внешняя
поверхность. Окрашенный, белый
Внутренний
размер: Длина: 1220 мм, глубина: 1000 мм, высота: 900mm
|
Передние окна
|
Наклонное смотровое окно, прозрачное закаленное
безопасное стекло, толщиной 8 мм
|
Перчаткие отверсие
|
Материал из алюминиевого сплава, с кольцевым
уплотнением для простоты обслуживания ,и хорошей уплотнительной способности
|
Перчатки
|
Бутилкаучук, диаметр 8 дюймов, длина 32 дюйма
|
Фильтры
|
Спецификация 0,3 микрон, 1 вход для газа и 1 выход для
газа
|
Полка
|
Нержавеющая сталь с 2 встроенными слоями
|
Освещение корпуса коробки
|
Светодиодный светильник, установленный над передней
частью каждого стеклянного окна
|
Интерфейс
|
5 запасных интерфейсов, Ду 40 КФ, требуются
дополнительные интерфейсы, указываются отдельно, 1интерфейс питания (220 В)
|
Большая переходная кабина
|
Переходная кабина
|
Размеры:
диаметр 360 мм, длина 600 мм
Материал:
304 нержавеющая сталь
Поверхность:
обработана растяжкой внутренной поверхности , окрашенная внешняя поверхность
(белая)
|
Приложения
|
Раздвижной
поддон: нержавеющая сталь 304
Дверь
кабины: двойной дверь, материал из анодированного алюминия, толщина 10 мм,
вертикальная работа, с подъемным механизмом Манометр: аналоговый дисплей
|
Управление
|
Электромагнитный
клапан сенсорный экран автоматическая операция
|
Маленькая переходная кабина
|
Переходная кабина
|
Размеры
диаметр 150 мм, длина 300 мм, Длина доступа к перчаточной камеру 100 мм
Материал:
304 нержавеющая сталь
Поверхность:
обработана растяжкой внутренной поверхности , окрашенная внешняя поверхность
(белая)
|
Приложения
|
Дверь
кабины: двойной дверь, кнопачной нажимной манометр : аналоговый дисплей
Поддон
маленькой кабины: нержавеющая сталь 304
|
Управление
|
Ручные
клапаны для ручной работы
|
Циркуляционные системы газоочистки
|
Очистительные столбы
|
Функция:
герметичность газа, удаление воды и кислорода
Материал емкости: нержавеющая сталь 304
Очищающий
материал: медный катализатор: 5 кг, молекулярное сито: 5 кг
Очистительная
способность: удаление кислорода: 60 л, удаление воды: 2 кг
Показатель кислорода в воде: менее 0,1ппм
|
Системы циркуляции
|
Рабочие
газы: азот, аргон
Способность
циркуляции : роизводительность циркуляции: поток интегрированного воздушного
вентилятора 90 м³/ч, дополнительная установка преобразователя частоты
|
Регенерация
|
Управление:
автоматическое управление процессом регенерации с помощью ПЛК
Регенерационный
газ: смесь рабочего газа и водорода, (водород 5-10%)
|
Вакуумные насосы
|
Технические
характеристики: 12 м³/ч, пластинчато-роторный насос, с фильтром масляного
тумана, контроль вибрации воздуха
|
Клапаны
|
Главный
клапан: ДН 40 КФ , электромеханический угловой клапан
Регулирующий
клапан: интегрированный электромагнитный клапан (интегрированное седло
клапана из нержавеющей стали, одна колонна с шестью интегрированными
клапанами)
|
управлеяющие системы
|
-
Функции: включая
самодиагностику, функцию самозапуска при отключении питания с контролем
давления и адаптивной функцией; автоматическое управление, контроль цикла,
защита паролем; управление блоком с помощью сенсорного экрана Сименс ПЛК.
-
Управление давлением. Управление давлением в камере и
переходной кабине, рабочее давление в камере может быть свободно установлено
в пределах +/- 10 мбар, при превышении +/- 12 мбар система автоматически
защищается.
-
Ножная
педаль Управление давлением в корпусе коробки для простого операция
повышением и понижением давления
|
Системы отображения
|
Сенсорный
экран ПЛК "Сименс", отображение рабочего состояния, давления в
резервуаре, системных записей и так далее.
|
Ситуация с
управлением вакуумной системой
|
Вакуумный
насос, может быть запущен вручную или через ПЛК, расход 12 м³/ч, может
вакуумировать переходную кабину и поддерживать давление в камере, предельный
вакуум вакуум насоса ≤ 2x10-1па
|
Выборные аксессуары для перчаточной камеры
|
Водный анализатор
Диапазон измерения: от 0 до 500 ппм Точность: 0,1 ппм
Датчик P2O5 используется в широком спектре приложений,
особенно для таких потребителей, как производство лития и металлоорганики.
Водный зонд может быть восстановлен до исходного состояния с помощью процесса
очистки и регенерации и может использоваться повторно, что позволяет избежать
проблемы в утиль одного загрязнения.
Кислородный анализатор
Диапазон измерений: 0~1000ппм
Точность: 0,1ппм
Использование датчиковrO2позволяет
избежать проблемы короткого срока службы топливных элементов и невозможности
контакта с воздухом.
Увеличить адсорбер органического растворителя
Размеры: диаметр 238 мм, высота 407 мм, материал:
нержавеющая сталь 304 толщиной 3 мм, заполнен 10 кг высокоэффективного
активного адсорбирующего материала (активированного угля), соединен с главным
циркуляционным каналом, где циркулирующий газ может сначала проходить через
адсорбер и в основном адсорбировать летучие органические газы. С байпасной
системой и ручным управлением клапаном для выборочного открытия или закрытия
адсорбционной колонны для быстрой и простой замены адсорбирующего материала.
Адсорбционная колонна может быть эвакуирована после замены материала, чтобы
удалить воздух и избежать загрязнения атмосферы высокой чистоты в камере
Устройство для удаления ВЧ-излучения
Размеры: диаметр 238 мм, высота 407 мм, материал:
нержавеющая сталь 304 толщиной 3 мм, заполнен 10 кг высокоэффективного
активного адсорбента (активированный глинозем), подключен к главной
циркуляционной трубе, циркулирующий газ может сначала пройти через адсорбер,
в основном адсорбируя фтористый водород, выделяющийся из электролита. С
байпасной системой и ручным управлением клапаном для выборочного открытия или
закрытия адсорбционной колонны для быстрой и простой замены адсорбирующего
материала. Адсорбционную колонку можно вакуумировать после замены материала,
чтобы удалить воздух и избежать загрязнения атмосферы высокой чистоты внутри
камеры.
|
