Трубчатая печь с подвижным корпусом, 1200 °C

Трубчатая печь с подвижным корпусом, 1200 °C

Обзор продукции

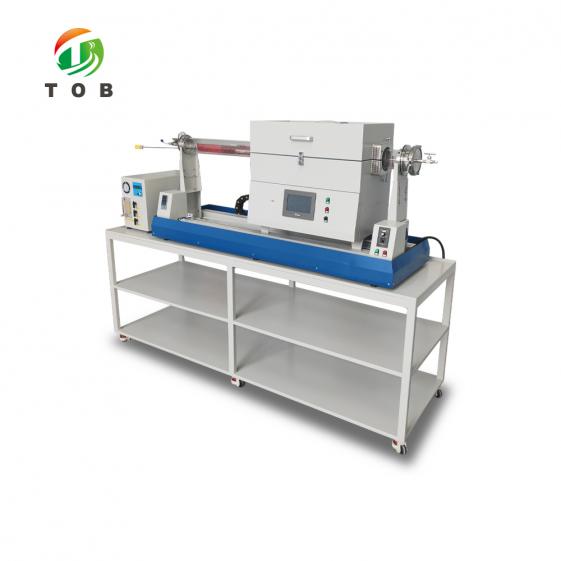

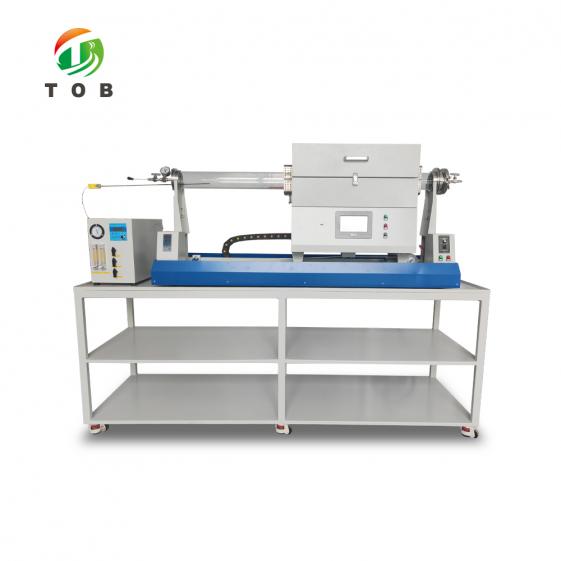

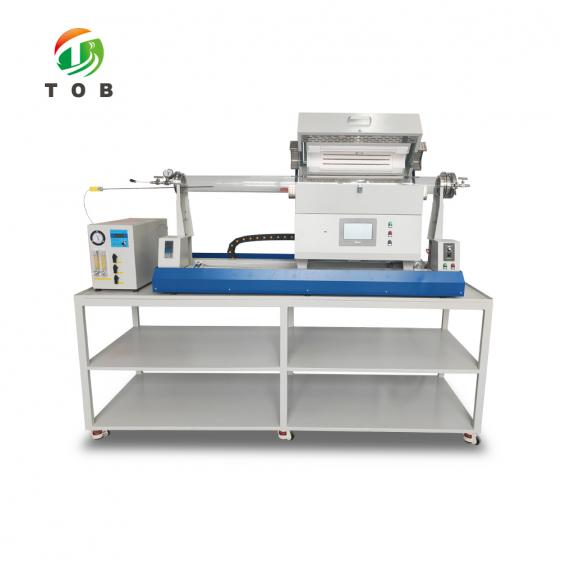

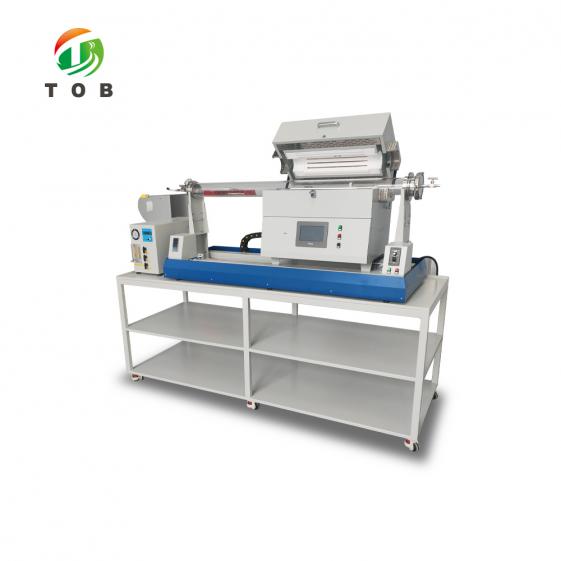

TOB-SK2-XY-12TP — трубчатая печь с подвижным корпусом на 1200 °C для исследований и разработки аккумуляторных материалов. Её отличительная особенность — подвижный корпус печи: нагревательная камера установлена на моторизованной направляющей и перемещается электрическими кнопками к кварцевой трубе и от неё, а образец остаётся в фиксированном положении внутри трубы.

Такое механическое решение даёт печи возможность, которой нет у трубчатой печи с неподвижным корпусом: начать нагрев, надвинув печь на образец, и начать охлаждение, отодвинув печь, что обеспечивает значительно более быстрые переходы нагрева и охлаждения, чем у камеры, которая должна менять температуру целиком.

Основу печи составляет кварцевая труба высокой чистоты с наружным диаметром 80 мм и длиной зоны нагрева 350 мм (одна секция); нагрев обеспечивается проволокой сопротивления HRE до максимальной температуры 1200 °C (обычный рабочий диапазон 0–1100 °C). Температура измеряется термопарой типа K, установленной с одной стороны фланца вместе с прибором отображения, и регулируется интеллектуальной системой управления температурой с сенсорным экраном Yudian, которая поддерживает 10 программ по 30 сегментов, интеллектуальную программируемую автонастройку PID, просмотр кривых и истории записей, а также экспорт данных через USB. Точность регулирования — ±1 °C, класс точности 0,25.

Технологическая среда полностью контролируется: труба может работать под вакуумом (двухступенчатый механический насос, максимальный вакуум в печи 10 Па в холодном состоянии) или в потоке газа — кислорода, азота, аргона и других инертных газов — с одним регулятором массового расхода (MFC, 0–300 SCCM) и шаровыми кранами на патрубках, при этом максимальное давление газа в трубе не превышает 0,02 МПа. Камера использует высокотемпературную вату во внешнем слое и высококачественную керамическую волокнистую плиту во внутреннем слое для теплоизоляции, а корпус печи имеет двухслойную воздушно-охлаждаемую конструкцию, обеспечивающую низкую температуру наружной поверхности. Фланец из нержавеющей стали 304 с двухслойным уплотнением обеспечивает стойкость к окислению, а также к кислотам и щелочам.

Порядок работы TOB-SK2-XY-12TP

Рабочий процесс печи выполняется в следующей последовательности.

1. Загрузка образца:образец помещают в тигель или лодочку в фиксированное положение внутри кварцевой трубы, используя стандартные принадлежности, поставляемые с установкой, — крючок для тигля и высокотемпературные перчатки. Заглушки трубы применяются там, где это требуется по процессу.
2. Настройка атмосферы:для работы под вакуумом выходной торец соединяют с вакуумным насосом через сильфон, шаровые краны и хомуты; для работы с газом газовую линию подключают на входном торце через шаровые краны, а расход газа задают на MFC (0–300 SCCM). Манометр на входе газа показывает давление подачи, все патрубки оснащены шаровыми кранами; максимальное давление газа в трубе не должно превышать 0,02 МПа.
3. Настройка программы:температурный профиль задаётся на сенсорной панели системы управления Yudian — до 10 программ по 30 сегментов, скорость нагрева задаётся в диапазоне 0–20 °C/мин, время одного сегмента — до 1000 часов. Для настройки поддерживается автонастройка PID.
4. Нагрев:корпус печи надвигается на положение образца и запускается программа — поддерживаются автоматический нагрев, автоматическое охлаждение и работа без оператора благодаря управлению одной кнопкой в системе управления.
5. Быстрое охлаждение (при необходимости):когда требуется быстрый переход, корпус печи отодвигают от положения образца, чтобы образец остывал без нагревательной камеры вокруг него. Перемещение корпуса печи обеспечивает система электрического кнопочного сдвига.
6. Охлаждение и выгрузка:программа или перемещение корпуса доводит образец до температуры выгрузки, после чего образец извлекают из трубы с помощью крючка для тигля и перчаток.
7. Просмотр и экспорт данных:температурные кривые и историю записей можно просмотреть на контроллере и экспортировать через USB-интерфейс для протокола исследований.

Технические характеристики

1. Основные технические параметры

2. Система регулирования температуры

3. Газовая и вакуумная система

4. Гарантия, стандартные принадлежности и упаковка

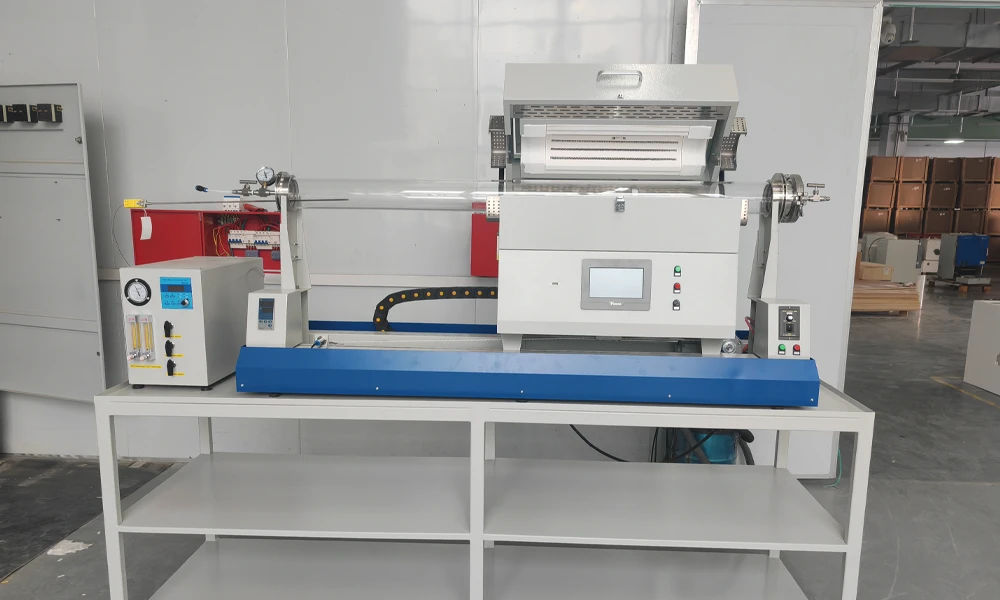

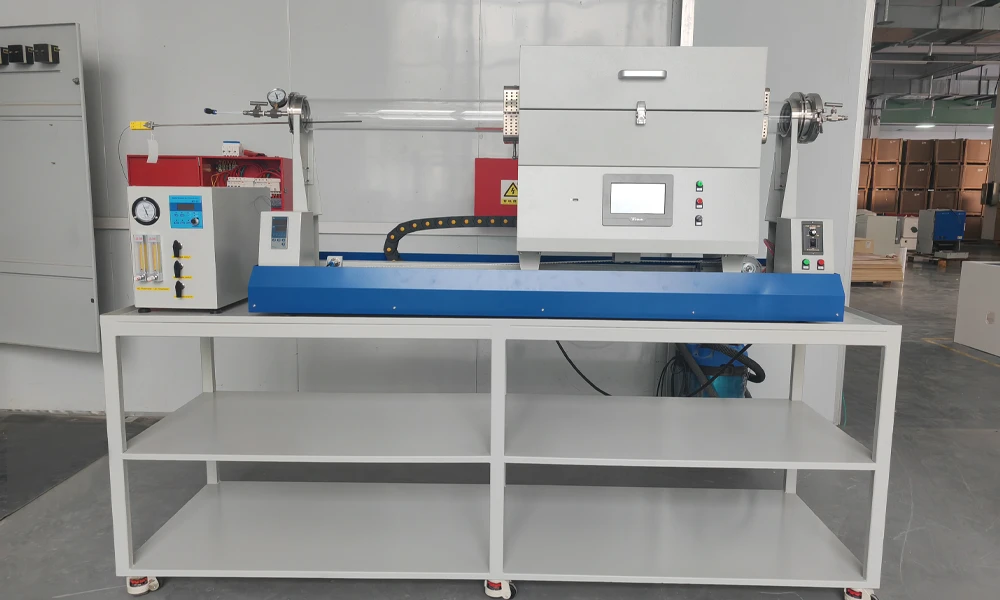

дисплей продукта
