Полуавтоматическая машина для укладки электродов для Призматическая аккумуляторная батарея

Данное оборудование пригодится к галетной технологии квадратных литий-ионных энергетических аккумуляторов, применяет Z-образное галетное комплектование.
  • Бренд:

    TOB NEW ENERGY
  • предмет номер.:

    TOB-S-DP200
  • заказ (MOQ):

    1 set
  • Оплата:

    L/C,T/T
  • происхождение продукта:

    China
  • порт доставки:

    XIAMEN
Деталь продукта
Полуавтоматическая машина для укладки электродов для Призматическая аккумуляторная батарея


технические характеристики



1.Общие сведения о оборудовании

Данное оборудование пригодится к галетной технологии квадратных литий-ионных энергетических аккумуляторов, применяет Z-образное галетное комплектование. Путём двигателя проводят разматывание сепаратора аккумуляторной батареи, через механизм силы растягивания, ориентирующийся механизм, падают мембраны на галетную платформу; механизм с механической рукой налево и направо совершает возвратно-наступательное движение, путём механизма с притягивающим диском и механической рукой отдельно снимают электродыанода и катода из материальной коробки, после вторичной локализации и точной локализации на платформе пакетируют пластины на галетной платформе, одновременно приводят сепараторы аккумуляторных батарей в перемещение налево и направо и замену позиции; на галетной платформе четыре комплекса механизма с прошивкой перекрёстно двигаются, крепко нажмут полюсные пластины; после галетной операции, разрежут мембрану, механизм по перемещению гальванических элементов снимают элементы аккумуляторных батарей с галетной платформы, трудовыми силами проводят приклеивание клеем и взятие гальванических элементов; одновременно начинается автоматическая галетная операция нижеследующего гальванического элемента.


2.Характеристические особенности

  • Буферный механизм прошивки: до выхода прошивки сначала немножко поднимают прошивку, и прошивка отходила от электродов, чтобы не растянули электроды.
  • Активно проводят разматывание сепаратора аккумуляторной батареи, управление силой растягивания, ориентирование в полном процессе, эффективно обеспечивают эффективность по выравниванию сепаратора аккумуляторной батареи.
  • Путём точной локализации электродов, эффективно обеспечивают точность позиции полюсных пластин в галетном комплектовании.
  • Многие мероприятия эффективно контролируют побольше и по меньше пластин: механизм по продувке материальной коробки, раздельная щётка, контрольная пластина внешнего притягивающегося диска и механической руки.
  • На материальной коробке и в процессе вторичной локализации оснащен эффективный механизм пылесоса.


3.Технические параметры

Проект

Параметры

Скорость укладки листов

1.3~1.6с/шт

Вспомогательное время

15~20s

Точное выравнивание между электродом и сепаратором батарей

Центральное отклонение ±0,4 мм

Точность торцевой поверхности сепаратора батарей

±0.3mm

Точность выравнивания прилегающих электродов

±0.2mm

Общая точность выравнивания электродов

±0.3mm

Количество слоев укладочных листов

Настройки в пределах диапазона адаптации толщины

Сепаратор на аутсорсинге

В свободной галетной операции машины предварительно сохранены сепаратора аккумуляторной батареи, ручное хвостовое скручивание и ручное приклеивание клеем

Коэффициент прохождения

99% ( вызванные только данной машиной дефекты)

Эффективность производства в определенных времени

98% (неисправности, вызванные только данной машиной)

Мощность

2kw


4.Спецификация

Внешний размер

Ш1550 xД1250 xВ1850мм

Вес/нагрузка

Около 800кг;>450Kг/M2

Цвет

Компьютер серый (если потребитель имеет требование к цвету, то предоставите образец цвета)

Электропитание

AC220В одинарная фаза; волновое движение напряжения ±10%

Сжатый воздух

0.5~0.7Mпa(5~7kгф/cм²),потребительный объём 100Л/мин

Температура окружающей среды

5~35℃

Относительная влажность

5 до 55% ЛР

Воздух/пыль

Не содержит соленых газов, токсичных и коррозийных газов; не должно быть токопроводящей пыли

Магнитные границы и вибрации

Не должно быть магнитных границ, которые влияют устройства ; не должно быть ударов и ощутимых вибраций


5.Спецификация продукта

(1)Спецификации материалов

Спецификация

Материалы

Поступающий материал

mmДлина мм

mmШилина мм

mmТолщина мм

mmВнутренний диаметр мм

mmМаксимальный внешний диаметр мм

Полюсная пластина

Листовой материал

80~200

80~150

0.07~0.25

----

----

полярное ухо

----

8~20

8~20

----

----

----

Диафрагма

Рулоны материала

----

80-155

0.02~0.04

φ76.2

φ300

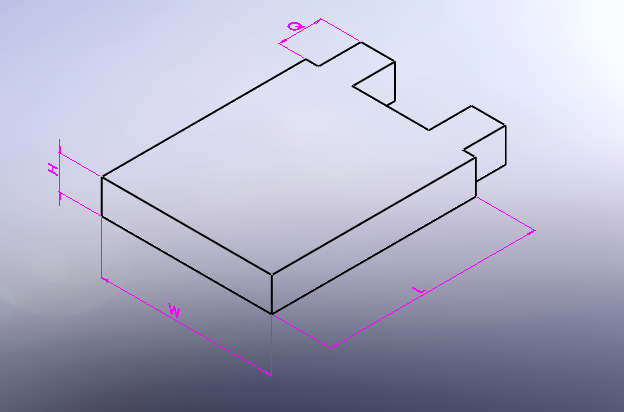

(2)Спецификации продукции

Проект

Спецификация

Элемент аккумуляторной батареи

Толщина T (мм)

5~20


Ширина Ш (мм)

80~150

Длина Д (мм)

80~200

Длина полюсного вывода аккумуляторной батареи K (мм)

Q≤20K≤20

Ширина полюсного вывода аккумуляторной батареи (мм)

≤20

Направление полюсного вывода аккумуляторной батареи

Одинаковый бок


6.Функциональная структура

Наименование механизма

Количество

Описание функции

Механизм галетной платформы

1

Четыре комплекса механизма с прошивкой перекрёстно двигаются и нажмут галетные электроды

Механизм с механической рукой

1

Сервисный двигатель приводит точный винтовой вал в движение тетрадной механической руки, по порядку оказывает вторичную локализацию и перемещение электродов анода и катода из материальной коробки на галетную платформу

Механизм по разматыванию сепараторов аккумуляторных батарей

1

Сепаратор аккумуляторной батареи активно разматывается, плавающий ролик растягивает мембрану, в целом выполнится функцию ориентировки

Механизм вторичной локализации

2

Цилиндр толкает щит и выполняет точную локализацию, с механизмом пылесоса

Механизм материальной коробки

2

Кассетная материальная коробка применяется в сохранении электродов, механизм для подъёма сохраняет одинаковую высоту полюсных пластин, продувка материальной коробки и щётка могут защищать от возникновения явления побольше пластин, с механизмом пылесоса

Механизм по отключению сепаратора аккумуляторной батареи

1

Горячее выключение проволоки для сопротивления

Механизм по перемещению элементов аккумуляторных батарей

1

Зажимание элементов аккумуляторных батарей механической рукой и перемещение вырезных материалов

Операционная система

1

Управление сенсором

управлеяющие системы

1

Управление ПЛК, с комплектованием электрических элементов

Фундаментальная плита станины

4

Включая большая и малая станина по одному комплексу, большая и малая фундаментальная плита по одному комплексу

Капот

1

Алюминиевый профильный капот, с защитным выключателем

Вакуумные системы

1

Воздушный компрессор предоставляет вакуум

дисплей продукта



машина для укладки электродов


Эл. адрес :tob.amy@tobmachine.com

скайп:amywangbest86

WhatsApp / номер телефона:+86 181 2071 5609

Отправить сообщение

Если вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только сможем.

Как вам помочь
сопутствующие товары
машина для укладки электродов
Автоматическая машина для укладки электродов для Литий-полимерная батарея
Данное оборудование пригодится к галетной технологии квадратных литий-ионных энергетических аккумуляторов, применяет Z-образное галетное комплектование.
машина для укладки электродов
TOB-S-DP200-B Полуавтоматическая укладочная машина
Пригодная галетная технология для аккумуляторных элементов аккумуляторных батарей, оказывает Z-образное галетное комплектование пластинок анода и катода электродов, и сепаратора аккумуляторной батареи, вот это оборудование, которое применяется в галетной технологии полюсных пластинок для Литий-ионного аккумуляторного батареи.
машина для укладки электродов
TOB-S-DP250 Полуавтоматическая машина для укладки электродов для Призматическая аккумуляторная батарея
Данное оборудование пригодится к галетной технологии квадратных литий-ионных энергетических аккумуляторов, применяет Z-образное галетное комплектование.
машина для укладки электродов
TOB-M-DP-200 Полуавтоматическая машина для укладки электродов
Галетная технология для аккумуляторных элементов аккумуляторных батарей, оказывает Z-образное пластинчатое комплектование анода, катода электродов и сепараторы аккумуляторных батарей.
машина для укладки электродов
TOB-BDP200-C Полуавтоматическая укладочная машина
Эта полуавтоматическая машина для штабелирования литиевых батарей используется для укладки в ячейки мешка.В основном используется для положительных и отрицательных электродов с сепаратором  для литиевых батарей элементов аккумуляторных батарей,чтоюы выполнить сборки Z-образной укладки.
машина для штабелирования литиевых батарей
полуавтоматическая машина для штабелирования литиевых батарей
Эта полуавтоматическая машина для штабелирования литиевых батарей используется для укладки в ячейки мешка.
