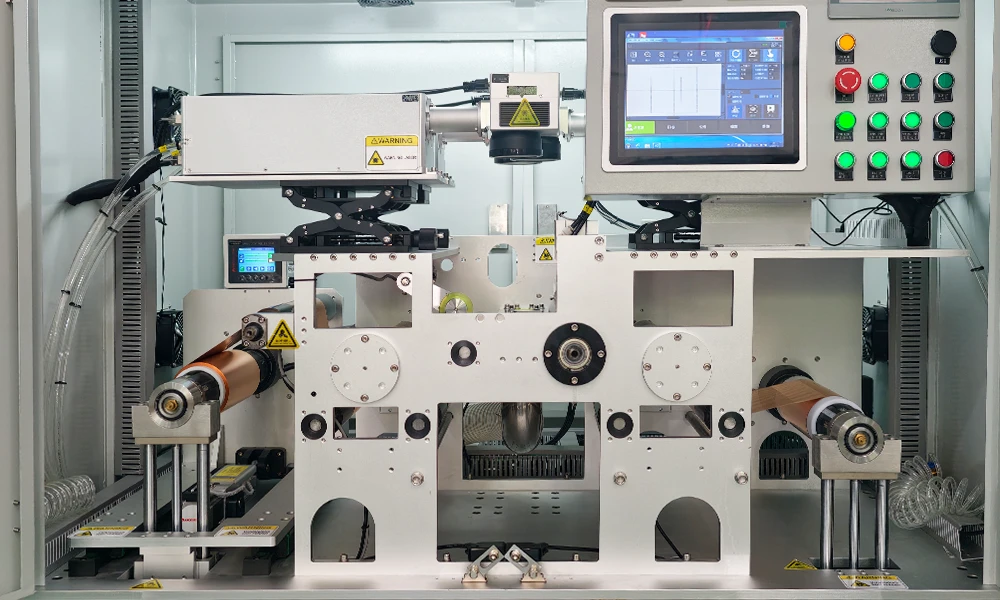

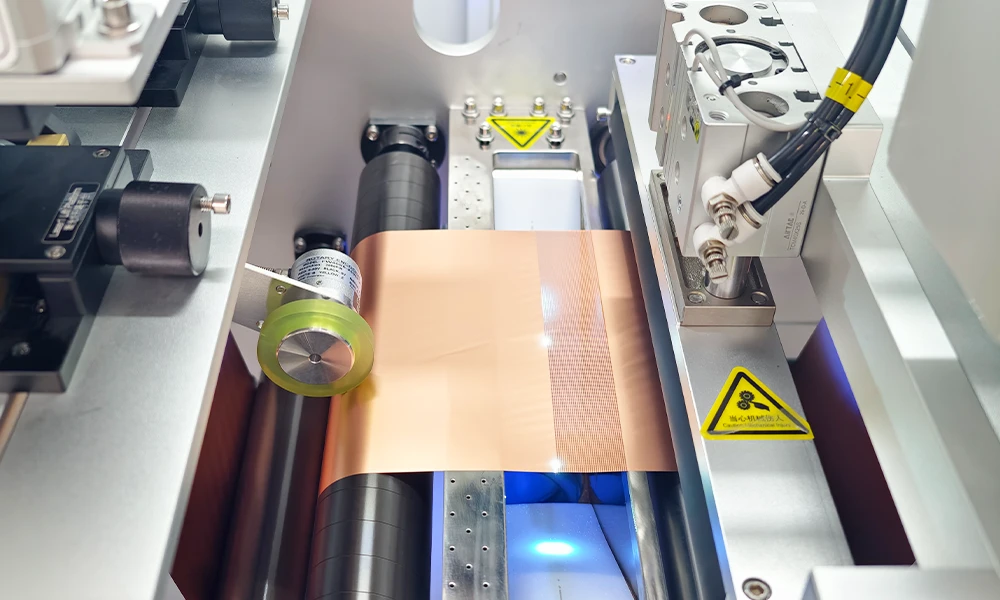

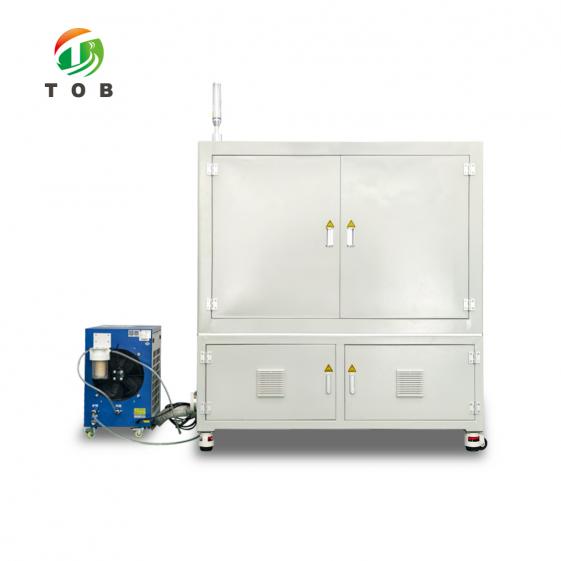

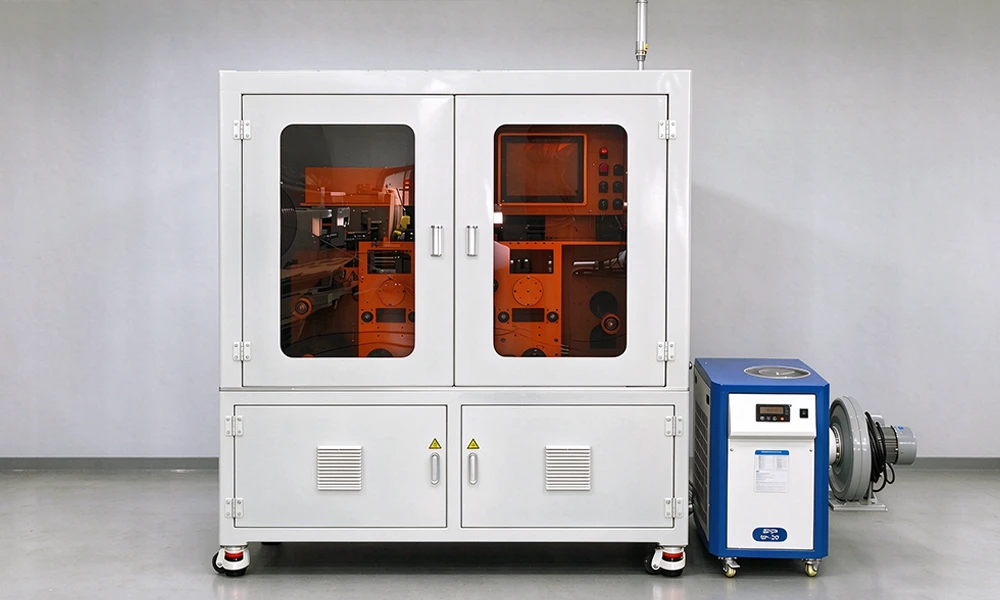

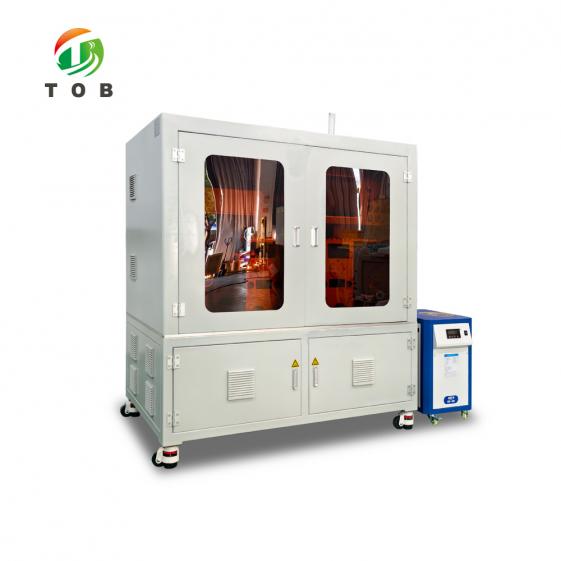

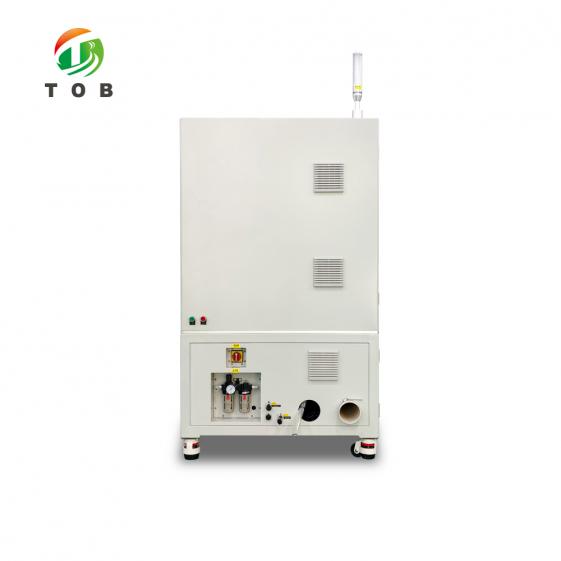

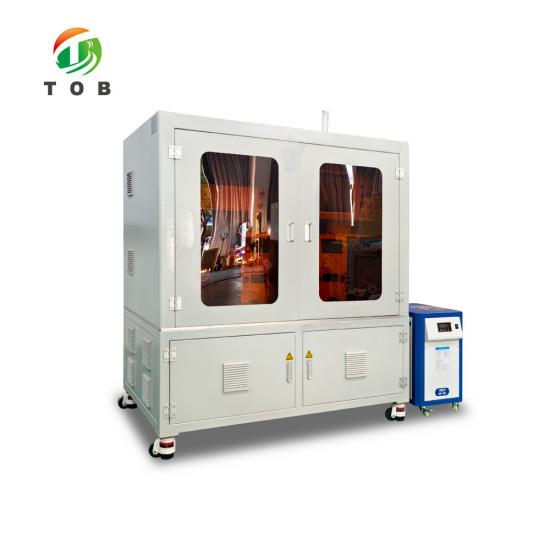

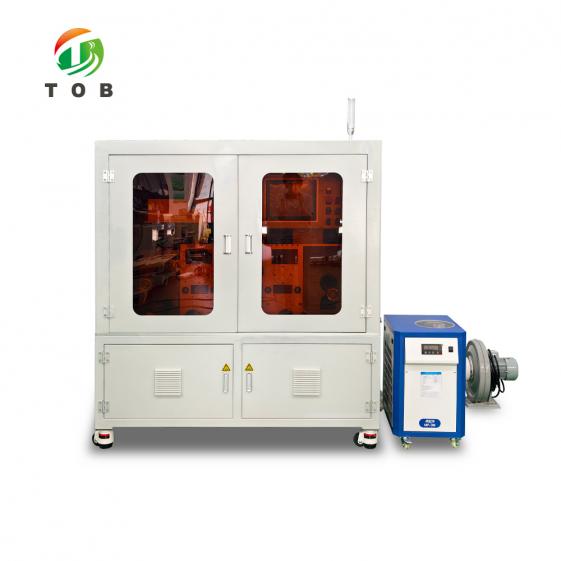

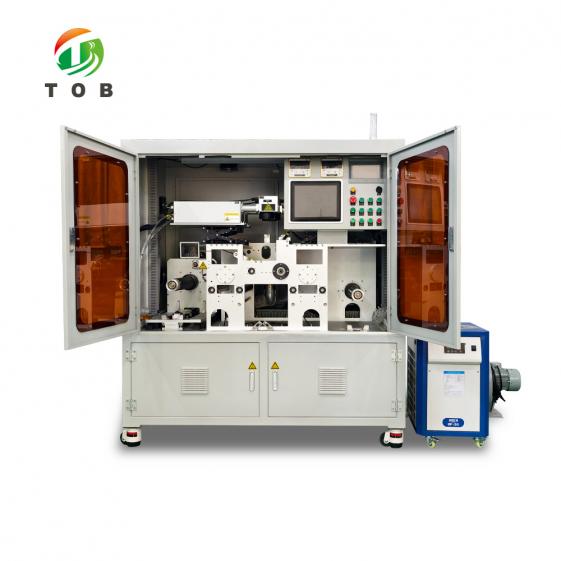

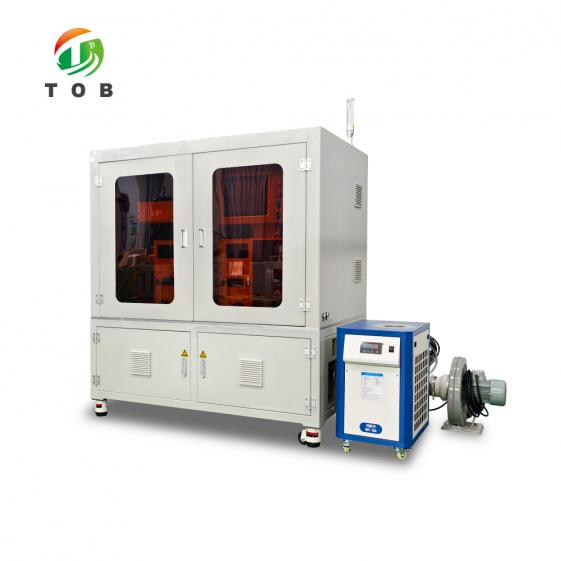

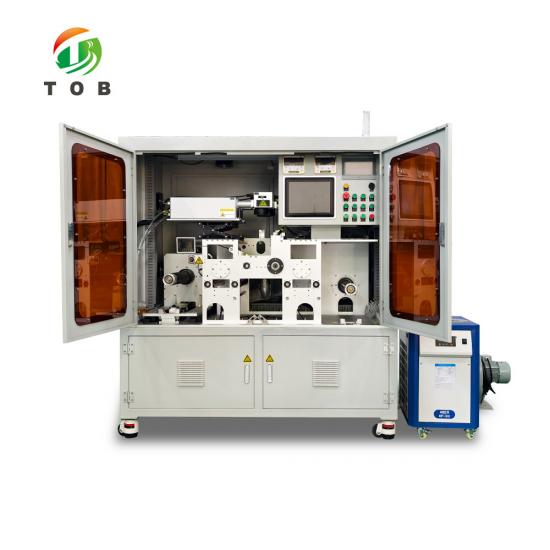

Лазерная перфорационная машина

Габаритные размеры оборудования

Прибл. 1500 × 1000 × 1600 мм

Функция

Перфорация отверстий в медной фольге

Влажность / температура

5–50 °C / 10–90 %

Шум

< 60 дБ

Ширина медной фольги

≤ 300 мм

Толщина медной фольги

≤ 10 мкм

Скорость перфорации

Приблизительно:

100 мкм: 0,013/мин

200 мкм: 0,016/мин

500 мкм: 0,085/мин

(зависит от фактического дизайна отверстий)

Точность диаметра отверстия

±0,01 мм

Точность шага отверстий

±0,01 мм

Точность коррекции

±0,2 мм

Управление коррекцией

Отклик 1 мс

Общая точность коррекции

±0,15 мм (зависит от ровности кромок исходного материала)

Диаметр рулона медной фольги

≤ 300 мм

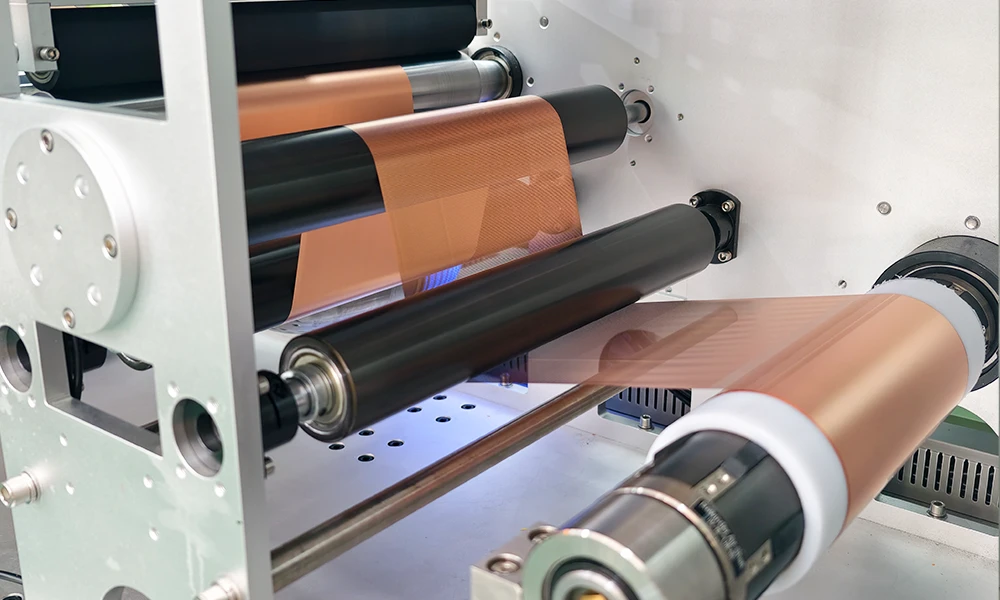

Режим работы оборудования

Автоматическая намотка (максимальный диаметр рулона 300 мм)

Диаметр размоточного вала

3 дюйма

Диаметр намоточного вала

3 дюйма

Зона лазерной перфорации

300 мм × 300 мм

Размер перфорационной платформы

320 мм × 320 мм

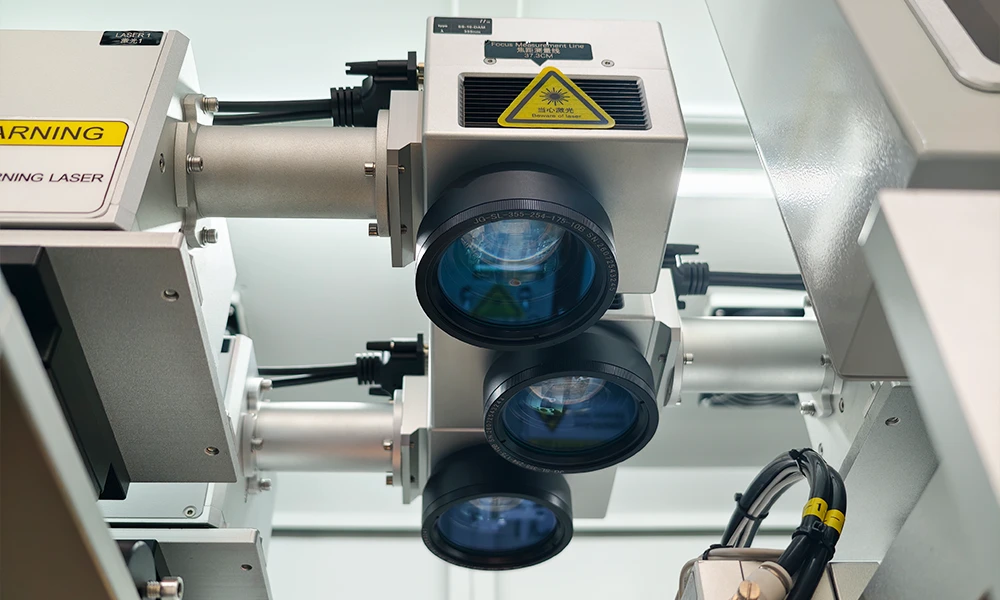

Энергия лазера

200 Вт

Ресурс лазера

≥ 100 000 ч (без обслуживания)

Рабочий интерфейс

Сенсорный экран 4,3 дюйма

Вспомогательное устройство ввода

В комплекте компьютер с Windows 10, монитор ≥ 12,4 дюйма

№

Характеристика

Условия испытаний

Обозначение

Мин.

Тип.

Макс.

Результат испытаний

Ед. изм.

1

Режим работы

Импульсный / непрерывный

2

Номинальная средняя выходная мощность

RR=240 кГц

Ширина импульса=200 нс

Pnom

200,0

205,0

206,0

Вт

3

Центральная длина волны излучения

Pout=Pnom

RR=240 кГц

Ширина импульса=200 нс

λ

1055,0

1064,0

1075,0

1070,0

нм

4

Ширина полосы излучения (FWHM)

Pout=Pnom

RR=240 кГц

Ширина импульса=200 нс

∆λ

15,0

11,7

нм

5

Диапазон регулировки выходной мощности

0

100

Проверено

%

6

Расширенная частота повторения импульсов

RR

1

4000

Проверено

кГц

7

Долговременная нестабильность средней мощности

Pout=Pnom

Свыше 5 ч

5

%

8

Диаметр выходного пучка

4σ

6,5

7,0

7,5

7,1

мм

№

Характеристика

Условия испытаний

Обозначение

Мин.

Тип.

Макс.

Результат испытаний

Ед. изм.

9

Интерфейс управления, цифровые сигнальные линии (разъём DB-25)

Проверено

№

Функция

1

Оборудование оснащено чёткими трёхцветными индикаторами состояния, а также звуковой и световой сигнализацией;

2

На рабочем столе предусмотрены кнопки ручного и автоматического режима, паузы и аварийной остановки;

3

При серьёзной неисправности машины выполняется останов и перезапуск — оборудование возвращается в исходное состояние;

4

Переключение между ручным и автоматическим режимами выполняется кнопками;

5

Подающий и приёмный узлы обеспечивают быстрое зажимное крепление;

6

Подача и приём материала выполняются серводвигателями, параметры управления задаются на сенсорном экране;

7

Длина перфорации задаётся на сенсорном экране; по достижении заданной длины машина автоматически останавливается, подавая звуковое и световое предупреждение. На сенсорном экране появляется соответствующее сообщение;

8

В автоматическом режиме выполняется перфорация всего рулона: когда в подающем рулоне заканчивается материал, машина останавливается с задержкой, подаются звуковое и световое предупреждения, а на сенсорном экране появляется сообщение. Время задержки настраивается;

9

Предусмотрен бункер для сбора отходов перфорации; рисунок отверстий стабилен для каждого отверстия. Удаляется 99 % отходов, они не прилипают к материалу;

10

На главном экране сенсорной панели отображается длина перфорированного рулона: единица измерения — мм, погрешность отображения ±2 мм;

11

Параметры оборудования можно группировать и вызывать, а названия групп параметров — редактировать и сохранять;

12

Оборудование оснащено функцией отвода дыма и пыли;

13

В процессе работы, если лазер не излучает непрерывно, оборудование останавливается и срабатывает звуковая и световая сигнализация;

14

Компоненты, применяемые в электрической цепи, соответствуют стандартам CE;

15

Опорные колёса оборудования — Fuma.
