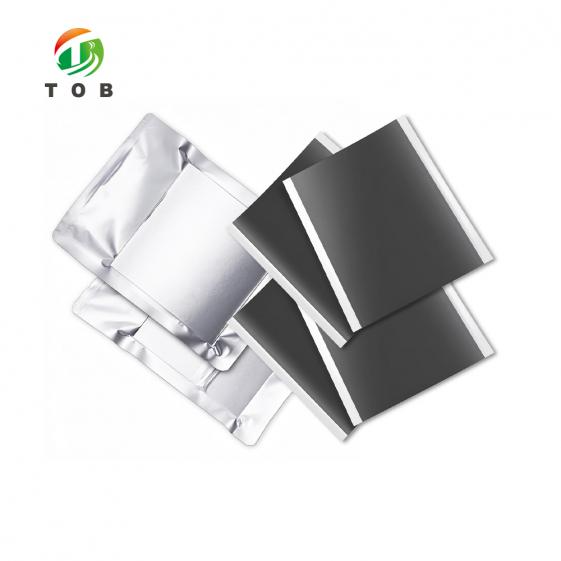

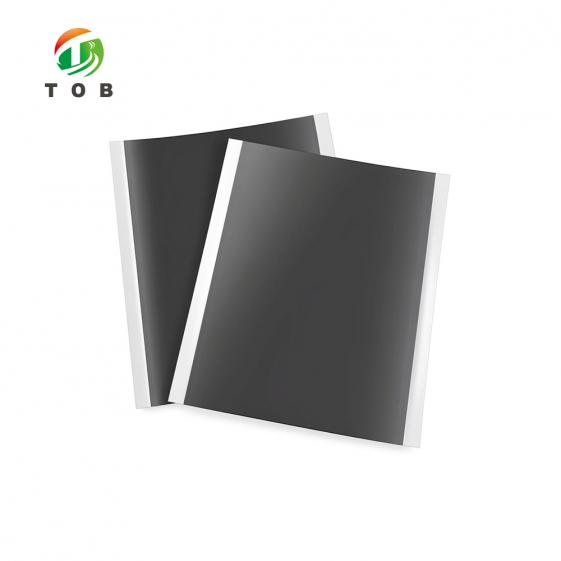

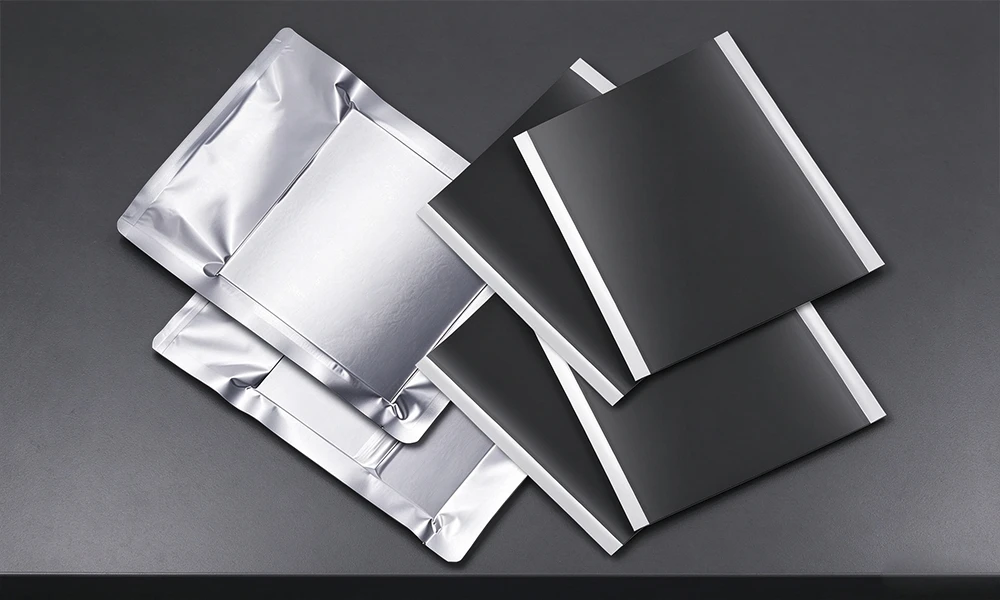

Катод с двусторонним покрытием на алюминиевой фольге с углеродным покрытием (LMFP)

Параметр

Значение

Размеры электрода

241 мм (Д) × 180 мм (Ш)

Размеры зоны покрытия

241 мм (Д) × 150 мм (Ш) (по 15 мм свободного поля с каждой стороны)

Стороны покрытия

Двустороннее покрытие (каландрированное)

Размеры подложки

Подложка 15 мкм × 180 мм / двусторонний углеродный слой 1 мкм × 150 мм

Поверхностная плотность покрытия

28 ± 0,4 мг/см²

Поверхностная плотность фольги

4,09 мг/см²

Плотность после уплотнения

2,3 ± 0,1 г/см³

Массовая доля активного материала

94,9 %

Справочная удельная ёмкость

140 мА·ч/г

Справочный диапазон напряжения

2,5–4,3 В

Расчёт массы активного материала

Поверхностная плотность покрытия × содержание активного материала × размеры электрода

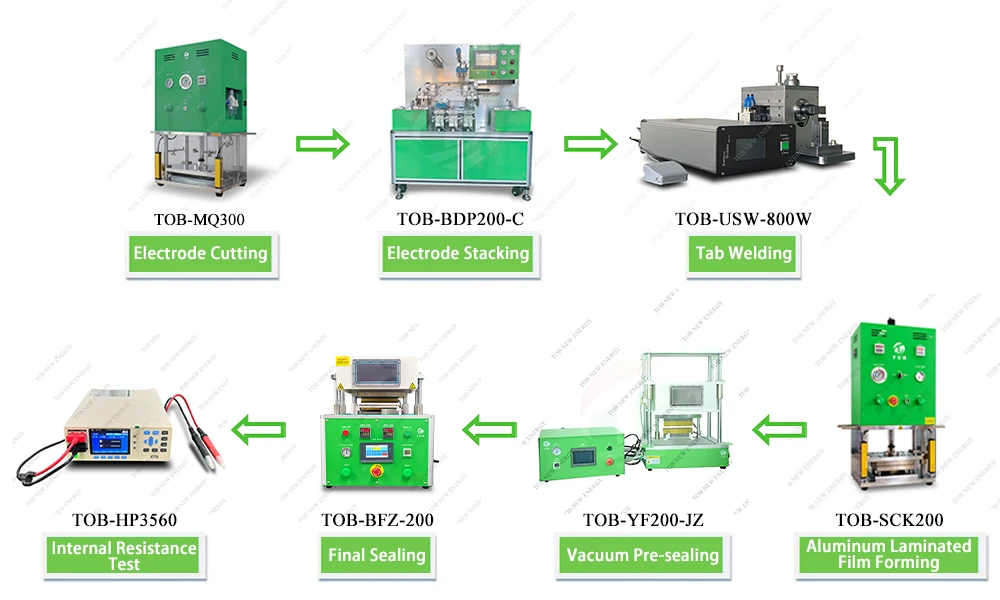

Технологическая операция

Сопутствующее оборудование

Справочные параметры

Расчёт ёмкости элемента

—

Удельная ёмкость × площадь электрода × поверхностная плотность покрытия × содержание активного материала

Вырубка и резка электродных листов

TOB-MQ300

Вырубка положительных и отрицательных электродных листов под заданные размеры

Укладка электродных листов

TOB-BDP200-C

Укладка электродных листов согласно конструкции

Горячее прессование и проверка на микро-КЗ

TOB-HS-2681

Горячее прессование: 2 мин при 45 °C

Приварка выводов

TOB-USW-800W

Приварить алюминиевые выводы к положительному электроду, никелевые — к отрицательному

Формование алюмопластиковой плёнки

TOB-SCK200

Отформовать (глубокой вытяжкой) алюмопластиковую плёнку до нужной глубины и размеров

Верхняя и боковая запайка элемента

TOB-SFZ-200

Предварительная подготовка мягкого элемента

Сушка элемента

TOB-DZF-6050

80 °C в течение 12 часов

Заливка электролита

TOB-ZYB-01

Ввести заданное количество электролита

Вакуумная предварительная запайка

TOB-YF200-JZ

Предварительно запаять мягкий элемент

Измерение внутреннего сопротивления

TOB-HP3560

Измерить напряжение и внутреннее сопротивление элемента

Старение элемента

TOB-DZF-6050

45 °C в течение 12 часов

Формирование элемента

TOB-CT-4008Q-5V6A-S1

Формирование малым током

Старение элемента

TOB-DZF-6050

45 °C в течение 12 часов

Финальная запайка элемента

TOB-BFZ-200

Откачать внутренний газ и запаять под вакуумом

Измерение внутреннего сопротивления

TOB-HP3560

Измерить напряжение и внутреннее сопротивление

Сортировка элементов по ёмкости

TOB-CT-4008Q-5V6A-S1

Определить ёмкость

Параметр

Значение

Размеры электрода

241 мм (Д) × 180 мм (Ш)

Размеры зоны покрытия

241 мм (Д) × 150 мм (Ш) (по 15 мм свободного поля с каждой стороны)

Стороны покрытия

Одностороннее покрытие (каландрированное)

Размеры подложки

Подложка 15 мкм × 180 мм / односторонний углеродный слой 1 мкм × 150 мм

Поверхностная плотность покрытия

14 ± 0,2 мг/см²

Поверхностная плотность фольги

4,05 мг/см²

Плотность после уплотнения

1,9 ± 0,1 г/см³

Массовая доля активного материала

94,9 %

Справочная удельная ёмкость

150 мА·ч/г (0,1C)

Справочный диапазон напряжения

2,5–4,3 В

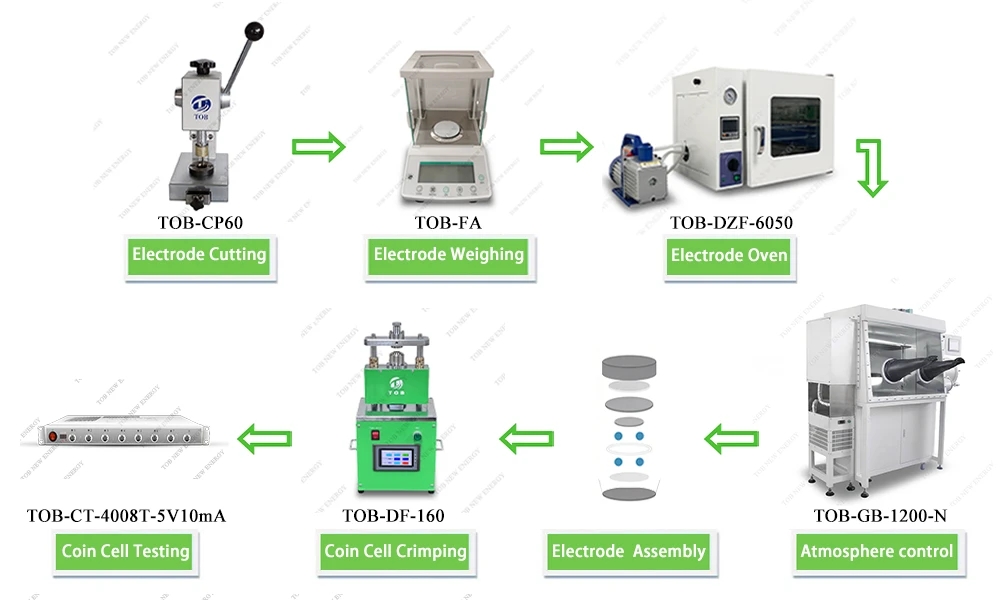

Технологическая операция

Сопутствующее оборудование

Справочные параметры

Резка электродных листов

TOB-CP60

Машина для вырубки электродов

Рекомендуемый размер электрода для монетного элемента: диаметр 12 мм / 14 мм

Взвешивание электродных листов

TOB-FA

Электронные аналитические весы

Масса активного материала = [масса электродного диска (мг) − площадь диска (см²) × поверхностная плотность токосъёмника (мг/см²)] × содержание активного материала (мас. %)

Сушка электродов

TOB-DZF-6050

Вакуумный сушильный шкаф

60–80 °C в течение 2–4 часов

Сборка электрода

TOB-GB-1220-N / TOB-DF-160

Однопозиционный перчаточный бокс, обжимная машина

Рекомендуемая последовательность сборки:

Отрицательный корпус → литиевая фольга → электролит → сепаратор → электролит → электродный лист → пружина → положительный корпус

Испытание аккумулятора

TOB-CT-4008T-5V10mA

Стенд для испытания аккумуляторов

Рассчитать массу активного материала, затем ввести соответствующий ток и диапазон напряжения.

Расчёт тока: 0,1C = 1C × (масса активного материала (мг) × 0,001 × номинальная удельная ёмкость (мА·ч/г)) × 0,1
