Наименование

Модель

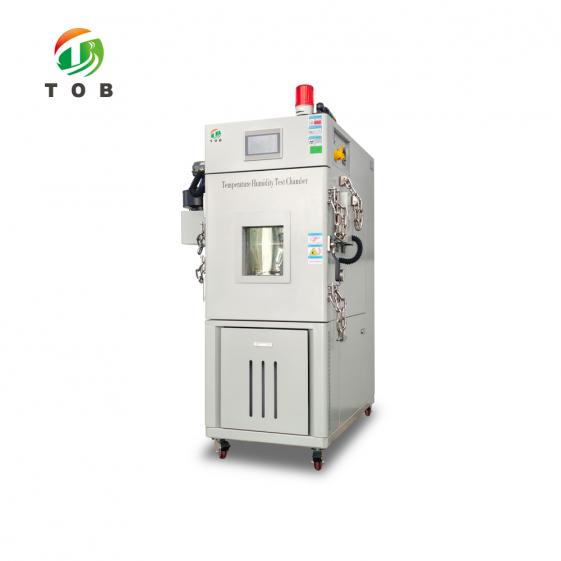

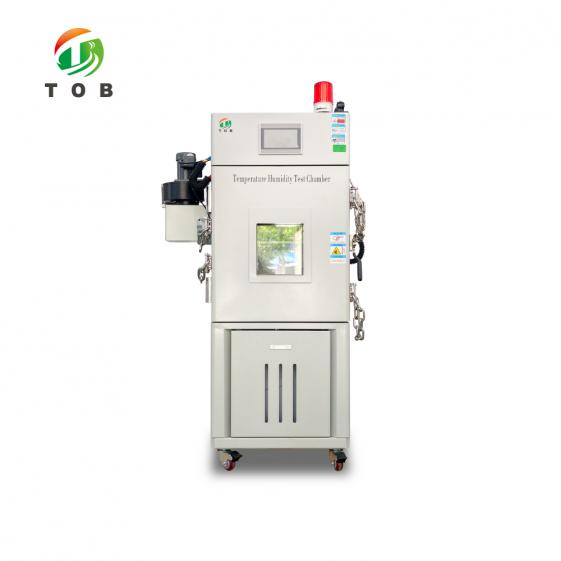

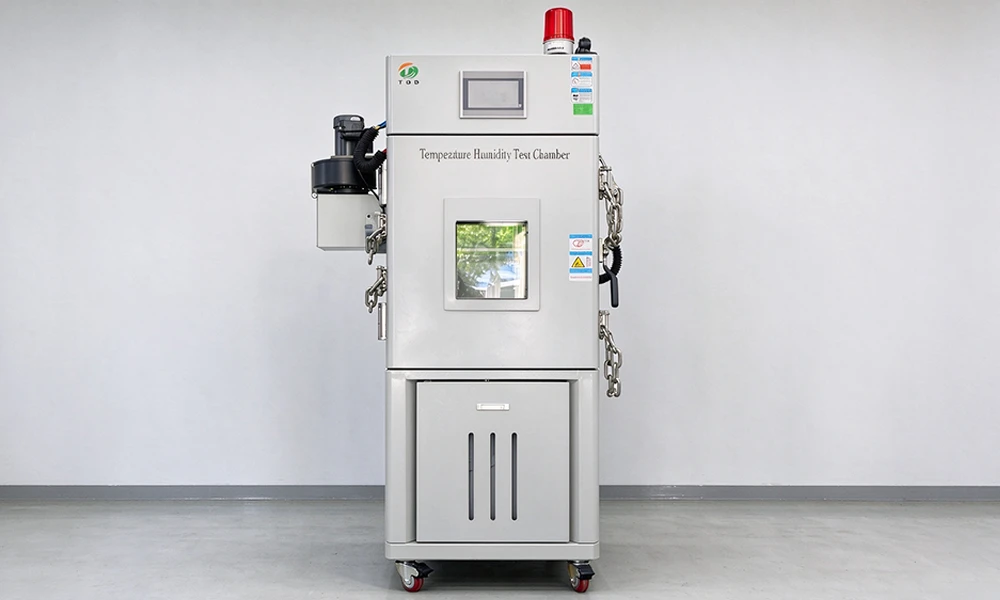

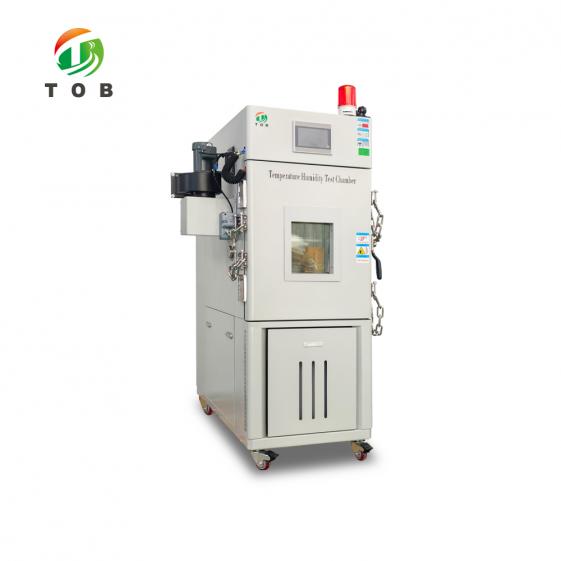

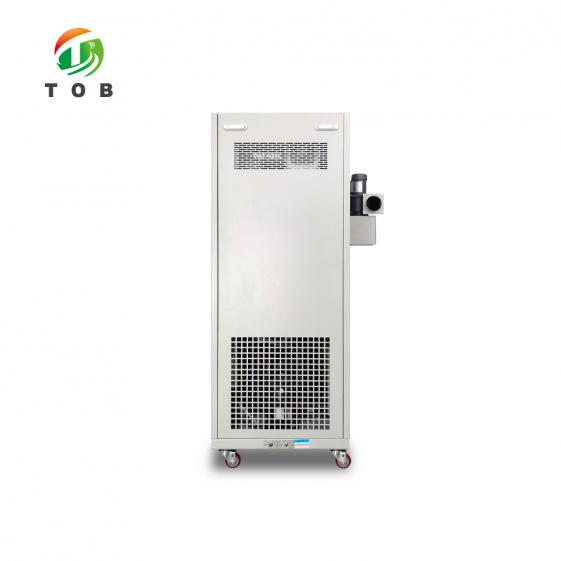

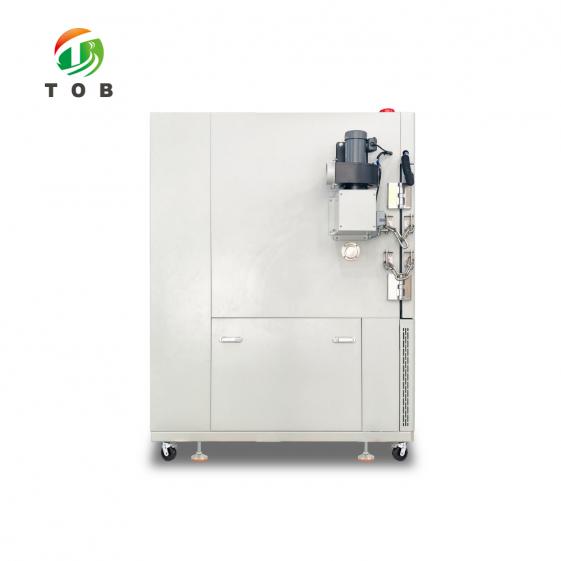

Испытательная камера температуры и влажности

TOB-TH-80C

Пункт

Содержание

Назначение

Оборудование предназначено главным образом для испытаний элементов при высоких и низких температурах, испытаний на изменение температуры, испытаний на влажное тепло и других испытаний надёжности с моделированием условий окружающей среды.

Параметр

Значение

Полезный объём

80 л

Внутренние размеры

Ш 400 × В 500 × Г 400 мм

Габаритные размеры

Ш 650 × В 1650 × Г 1270 мм

Параметр

Значение

Условия испытаний

Воздушное охлаждение при температуре окружающей среды +5…+35 °C, относительная влажность ≤85 %. Без нагрузки (без образца в рабочей зоне).

Диапазон температуры

–40…+130 °C

Диапазон влажности

20–98 % отн. влажн. (подробнее см. диаграмму температурно-влажностного контроля)

Колебание температуры

±0,5 °C

Колебание влажности

±2 % отн. влажн.

Отклонение температуры

≤2,0 °C

Отклонение влажности

≤ +2 / –3 % отн. влажн. (при ≥75 % отн. влажн.); ≤ ±5 % отн. влажн. (при ≤75 % отн. влажн.)

Равномерность температуры

≤ ±2,0 °C

Равномерность влажности

+2 / –3 % отн. влажн.

Скорость нагрева

1–3 °C/мин, нелинейное регулирование, без загрузки

Скорость охлаждения

1 °C/мин, нелинейное регулирование, без загрузки

Уровень шума

≤70 дБ (А)

Соответствие стандартам

GB/T 2423.1-2008 (IEC 60068-2-1:2007) — Испытания на воздействие внешних факторов. Часть 2: Методы испытаний. Испытание A: Холод

GB/T 2423.2-2008 (IEC 60068-2-2:2007) — Испытания на воздействие внешних факторов для электрических и электронных изделий. Методы испытаний. Испытание B: Сухой жар

GB/T 2423.4-2008 (IEC 60068-2-30:2005) — Испытания на воздействие внешних факторов для электрических и электронных изделий. Часть 2: Метод испытаний. Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч)

Диаграмма температурно-влажностного контроля

[В оригинале на этом месте приведено изображение диаграммы]

Электропитание

220 В, 50 Гц, однофазное

Масса

350 кг

Параметр

Значение

Наружная оболочка

Холоднокатаная сталь с лакокрасочным покрытием

Внутренняя камера

Нержавеющая сталь SUS#304

Изоляционный материал

Огнестойкий высокопрочный пенополиуретановый (PU) изоляционный материал толщиной 100 мм

Дверь камеры

Одностворчатая дверь

Смотровое окно

На двери установлено смотровое окно из вакуумного стекла

Испытательные отверстия

2 испытательных отверстия диаметром 50 мм на боковой стороне камеры, с силиконовым уплотнением и крышкой из нержавеющей стали

Уплотнение

Силиконовый резиновый профиль оригинального импортного производства с высокой герметичностью

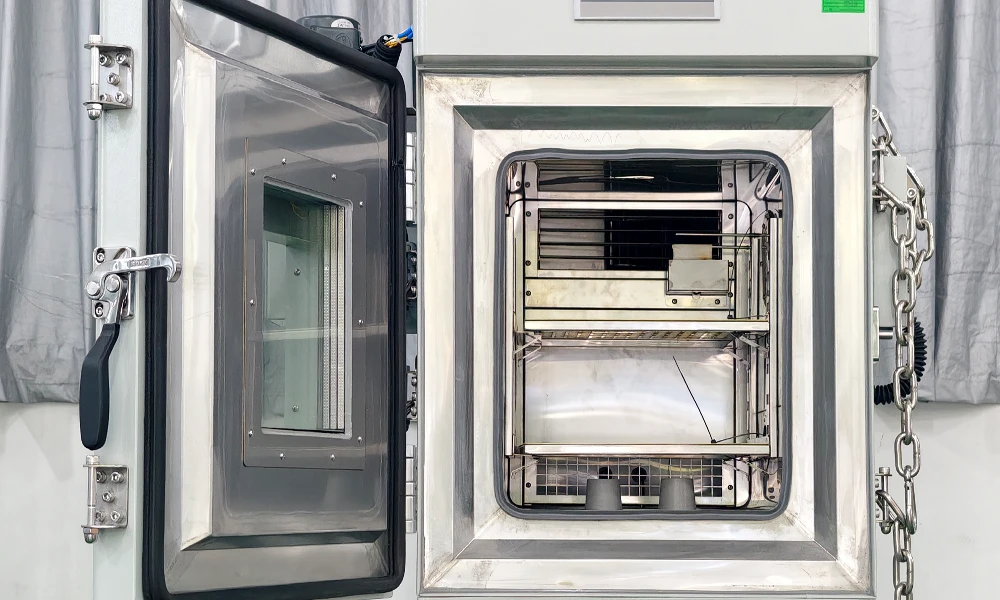

Держатель образцов

Держатель образцов из изоляционного материала, 2 яруса, допустимая нагрузка около 20 кг на ярус

Порт выравнивания давления

Механическое балансировочное устройство закрытого типа для выравнивания давления, предотвращающее влияние перепада давления на прочность камеры при испытаниях при высокой температуре и высокой влажности

Освещение внутри камеры

Одна энергосберегающая лампа внутри смотрового окна

Колёса

4 комплекта универсальных (поворотных) колёс

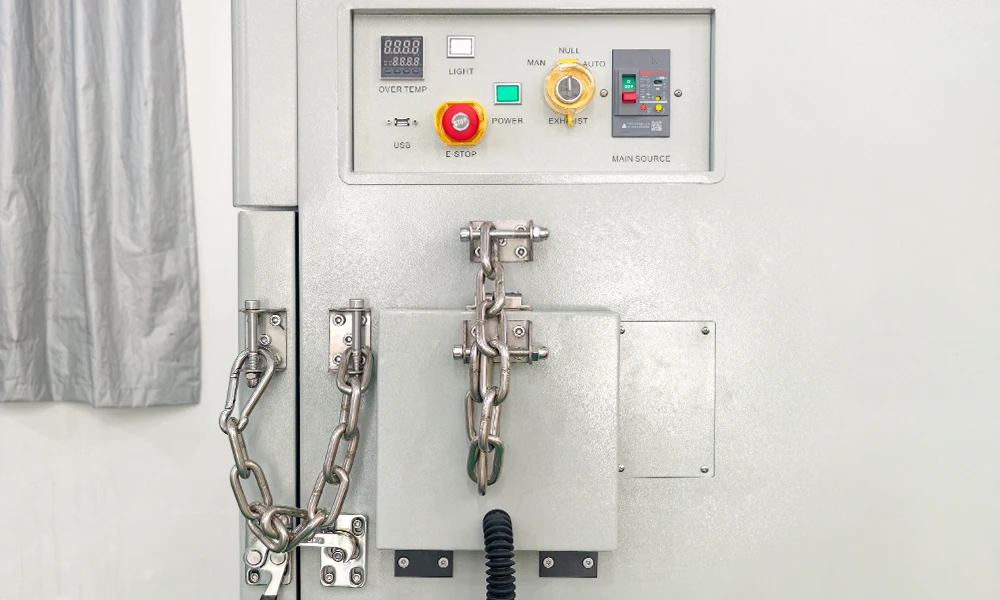

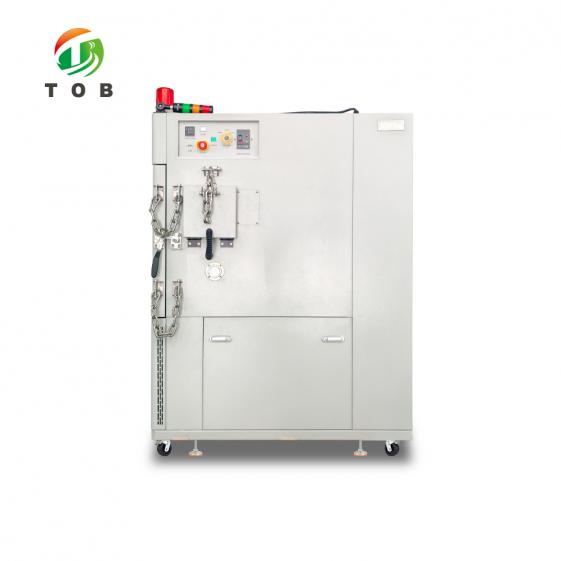

Функции безопасности

1 патрубок аварийного отвода дыма

2 комплекта взрывозащитных цепей сбоку двери камеры

1 комплект трёхцветной световой сигнализации

Параметр

Значение

Примечание

Схема подачи воздуха

Подача воздуха сверху вниз

—

Двигатель циркуляции

Асинхронный двигатель низкого давления тайваньского производства

—

Вентилятор

Многолопастный центробежный циркуляционный вентилятор с алюминиевыми лопастями, стойкими к высоким и низким температурам

—

Датчик

Американский датчик температуры и влажности PT100 (сухой/влажный термометр)

—

Параметр

Значение

Примечание

Способ охлаждения

Компрессор с воздушным охлаждением

—

Компрессор

Компрессор Tecumseh (Франция) или аналогичного класса

—

Хладагент

R404A

—

Конденсатор

Конденсатор воздушного охлаждения, высокоэффективный ребристого типа с принудительной конвекцией

—

Прочие комплектующие

Все комплектующие — продукция известных брендов

—

Параметр

Значение

Примечание

Нагревательная трубка

Электронагревательная трубка из никель-хромового сплава открытого проволочного типа

—

Система увлажнения

Увлажнение осуществляется увлажнительным баком (баррелем): скорость увлажнения выше, чем при традиционном способе, накипь не образуется, хорошие показатели при низкой влажности, простой уход.

Применяется встроенная увлажнительная трубка, сопротивление изоляции более 50 МОм, предусмотрены функции защиты от сухого хода и взрывозащиты.

—

Параметр

Значение

Примечание

Контроллер

Подробности см. в руководстве пользователя.

Интерфейс RS-485 (порт LAN — по опции)

—

Функция защиты

Защита образца от конденсации, защита от перегрева (предусмотрен также отдельный регулируемый термоограничитель)

Защитный выключатель без предохранителя

Выключатель защиты нагревателя от перегрева

Защита компрессора от перегрузки и перегрева

Защита компрессора от высокого и низкого давления

Устройство защиты системы от сверхтока

Функция самодиагностики и индикации неисправностей контроллера

Функция защиты от неправильного чередования фаз

Стандартная комплектация (11.1)

Полки для образцов, 2 яруса, допустимая нагрузка (в среднем) 20 кг на ярус

Пробки для испытательных отверстий диаметром 50 мм

Руководство по эксплуатации и техническому обслуживанию, программное обеспечение для мониторинга

Влажная марля, 10 шт.

Параметр

Значение

Температура окружающей среды

5…35 °C

Относительная влажность

≤85 % отн. влажн.

Атмосферное давление

3,80–106 кПа

Прочее

Отсутствие сильных источников вибрации

Параметр

Значение

Масса образца

менее 80 кг/м³

Суммарные габариты образцов

не более 2/5 внутреннего объёма камеры, каждый ярус — не более 2/5 площади
