Данное оборудование предназначено для нанесения покрытий на листовые подложки и широко применяется в различных исследованиях по высокотемпературному нанесению, включая керамические тонкие плёнки, кристаллические тонкие плёнки, плёнки из аккумуляторных материалов и специальные наноплёнки.
Бренд:
TOB NEW ENERGYпредмет номер.:
TOB-EFCA800X100заказ (MOQ):
1Оплата:
L/C,T/T,Western Union,paypalпроисхождение продукта:
Chinaпорт доставки:

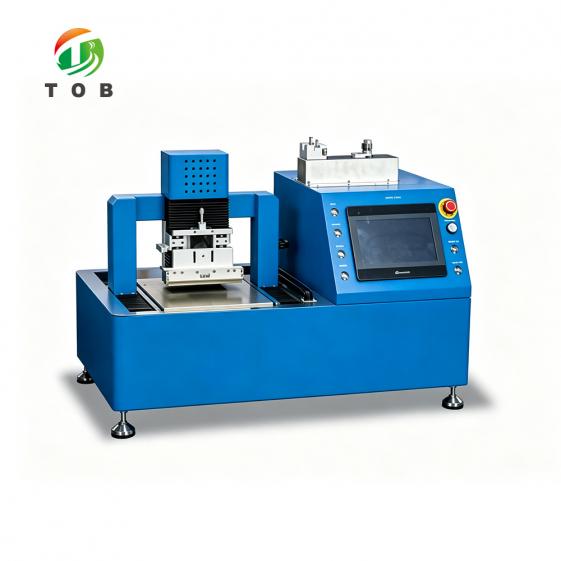

xiamenВысокоточная машина для щелевого экструзионного нанесения покрытия
технические характеристики
1. Обзор продукта
Данное оборудование предназначено для нанесения покрытий на листовые подложки и широко применяется в различных исследованиях по высокотемпературному нанесению, включая керамические тонкие плёнки, кристаллические тонкие плёнки, плёнки из аккумуляторных материалов и специальные наноплёнки. Покрытие наносится методом экструзии через щелевую головку. Оборудование состоит главным образом из экструзионной головки, платформы для нанесения, системы подачи и системы управления.
2. Основные особенности
● Крупноформатный равномерный нагрев обеспечивает точность термостатирования подложки.
● Нанесение покрытия на плоской плите головкой с приводом от двигателя; скорость нанесения стабильна и регулируется.
● Скорость нанесения регулируется; вакуумная алюминиевая плита позволяет быстро устанавливать подложку, а внешний источник вакуума обеспечивает её фиксацию без деформации.
● Головка выполнена из высокопрочной нержавеющей стали, обладает высокой адаптивностью и коррозионной стойкостью.
● Прокладки (shim) поставляются в нескольких вариантах толщины для работы с жидкостями различной вязкости.
● Встроенная автоматическая система подачи обеспечивает согласованную работу всех узлов.
● Высокоточный шприцевой насос обеспечивает подачу с малыми расходами, что отвечает требованиям пользователей к низкоскоростному впрыску.
● Управление на ПЛК с крупноформатным сенсорным экраном для удобной настройки параметров.
3. Технические параметры
|
Параметр |
Характеристика |
|
Способ нанесения |
Экструзионное нанесение (slot-die) |
|
Рабочий ход |
800 мм |
|
Ширина покрытия |
100 мм |
|
Скорость нанесения |
0–120 мм/с (для суспензии литий-железо-фосфата) |
|
Привод нанесения |
Сервопривод; скорость нанесения бесступенчато регулируется на сенсорном экране |
|
Вакуумная плита |
Алюминиевая вакуумная плита |
|
Размер вакуумной плиты |
Д 885 мм × Ш 150 мм × В 29 мм |
|
Зазор между головкой и подложкой |
Регулируется от 0 до 5 мм |
|
Диапазон толщины сухой плёнки |
10–250 мкм |
|
Регулировка головки |
Регулировка микрометрической головкой |
|
Точность |
±3 мкм (опционально индикатор часового типа 1 мкм) |
|
Максимальная температура нагрева подложки |
От комнатной температуры до 150 °C; цифровой регулятор температуры, точность ±2 °C |
|
Фиксация подложки |
Вакуумная адсорбция |
|
Способ подачи |
Высокоточный шприцевой насос (объём — по выбору) |
|
Источник вакуума |
Внешний |
|
Электропитание |
220 В / 50 Гц |
|
Мощность |
4 кВт |
|
Масса |
200 кг |
|
Габаритные размеры |
Д 1100 мм × Ш 600 мм × В 800 мм |

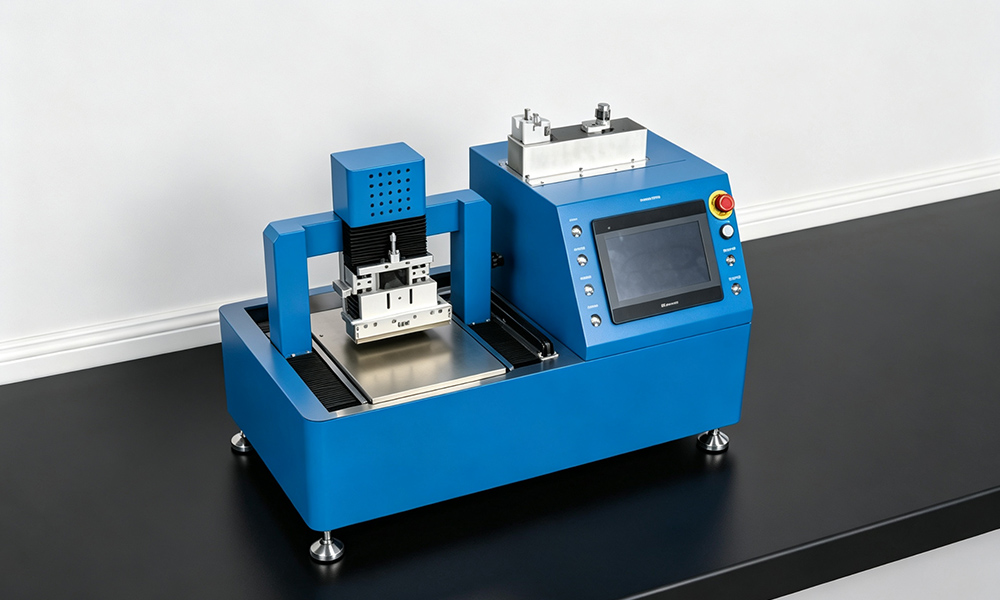

дисплей продукта
