Высокотоковый зажим для тестирования призматических аккумуляторных батарей 200 А

Высокотоковый зажим для тестирования призматических аккумуляторных батарей 200А

Деталь продукта

Обзор продукции

TOB-FJ-314-200A — высокотоковый зажим 200 А для тестирования призматических (квадратных) литий-ионных элементов. Он предназначен для надёжной фиксации призматического элемента при зарядно-разрядных испытаниях и для обеспечения электрического контакта между токосъёмными выводами элемента и оборудованием для тестирования аккумуляторов. Класс по току — 200 А, что позволяет проводить высокотоковые испытания элементов силового типа.

Призматические элементы сильно различаются по габаритным размерам и по расположению токосъёмных выводов: два элемента одинаковой ёмкости могут отличаться по ширине, высоте, толщине и расположению выводов в зависимости от производителя и конструкции элемента. TOB-FJ-314-200A учитывает эту вариативность по обоим параметрам совместимости:

• Размещение элемента по габаритам:зажим принимает элементы шириной от 100 до 235 мм, высотой от 0 до 230 мм и толщиной от 30 до 140 мм. Диапазон высоты, начинающийся с 0, означает, что тонкие элементы можно устанавливать без ограничения по высоте.
• Размещение выводов:совместимое расстояние между центрами токосъёмных выводов регулируется в диапазоне от 70 до 180 мм, поэтому контакты зажима можно совместить с положением двух выводов у различных типоразмеров призматических элементов.

Такое сочетание означает, что один тип зажима охватывает широкий набор форматов призматических элементов — от малых и среднеразмерных до крупных высокоёмких в пределах диапазонов толщины и высоты, — что снижает количество специализированных зажимов, требуемых испытательной станции при тестировании нескольких типоразмеров.

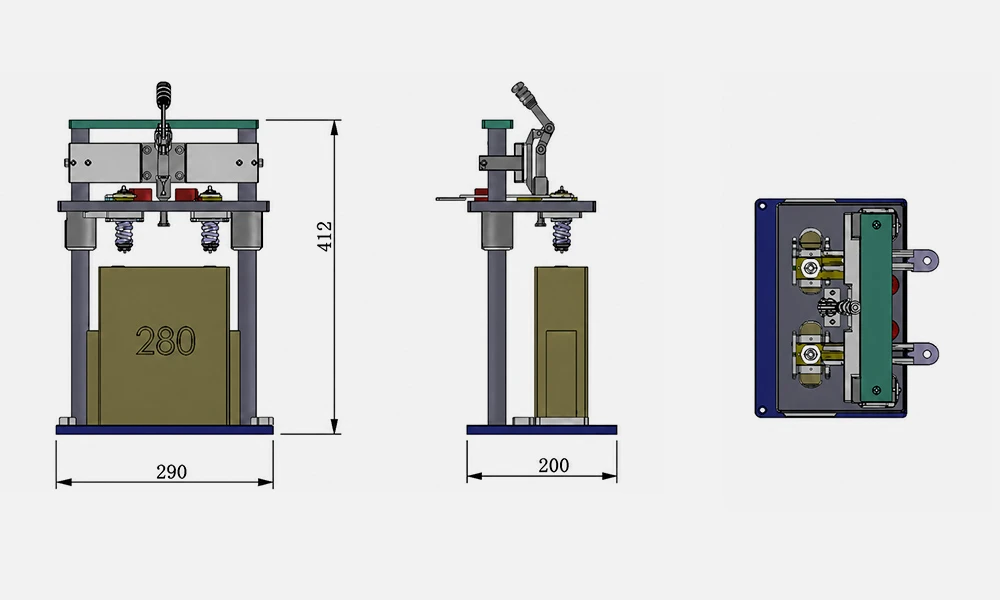

Совместимые габариты элементов

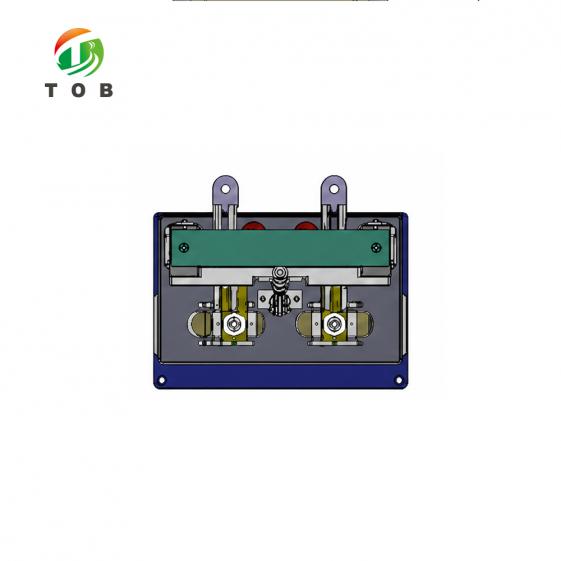

Параметры токосъёмных выводов

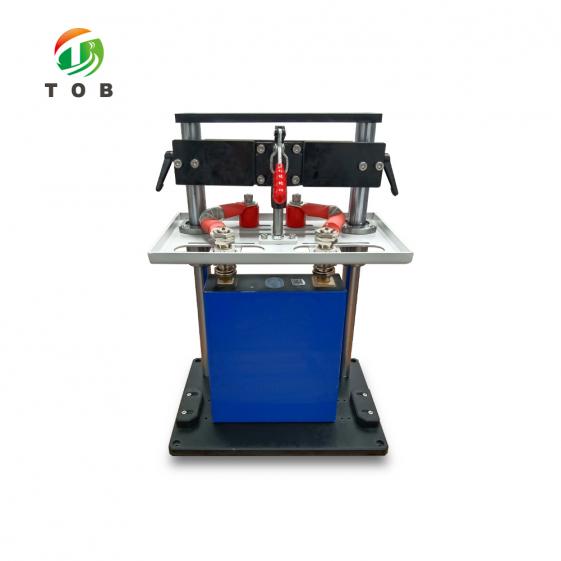

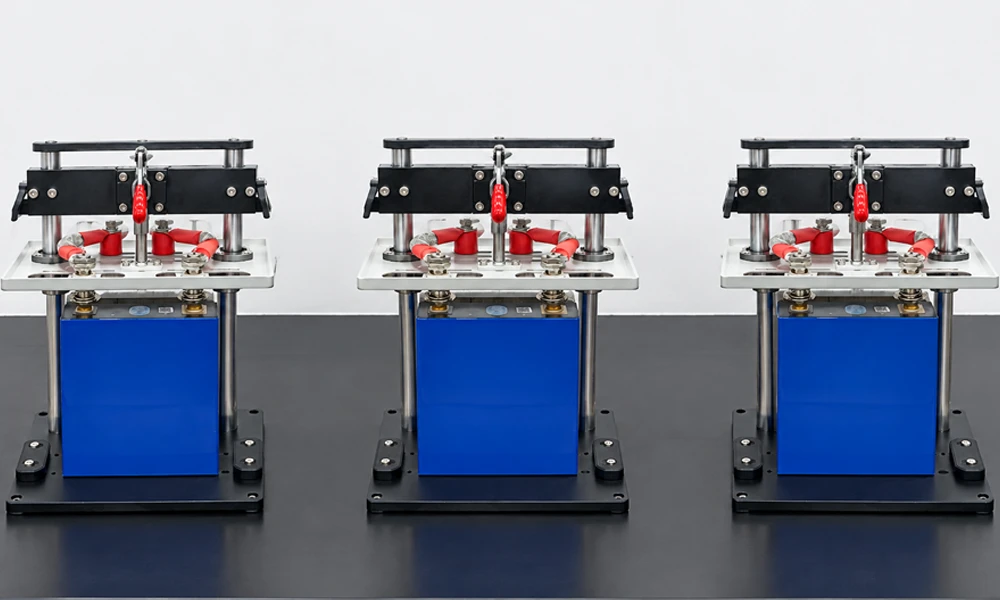

дисплей продукта
