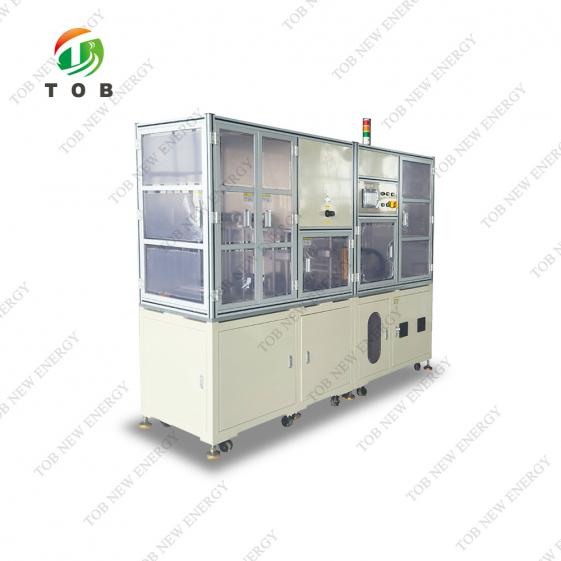

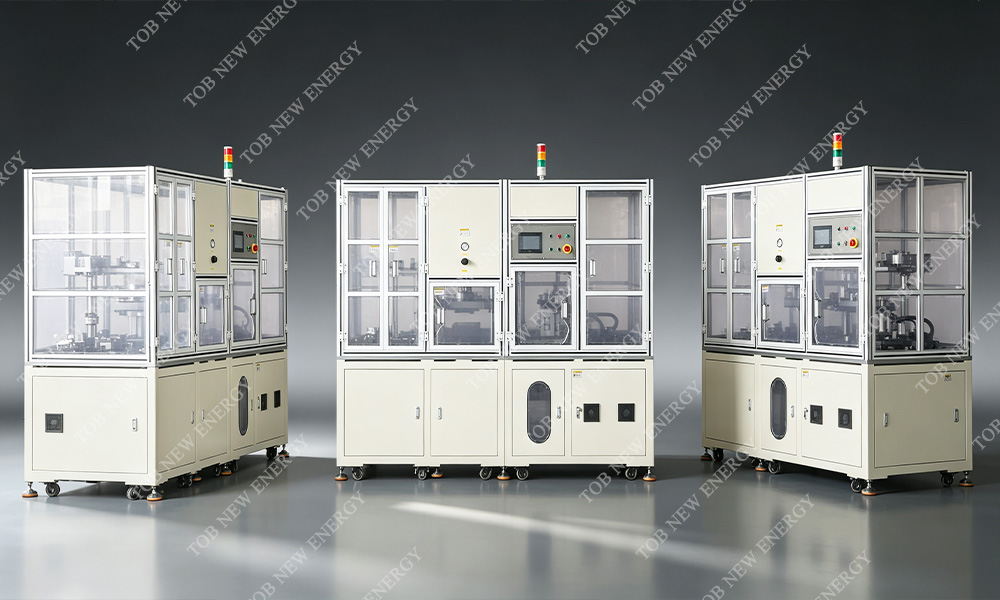

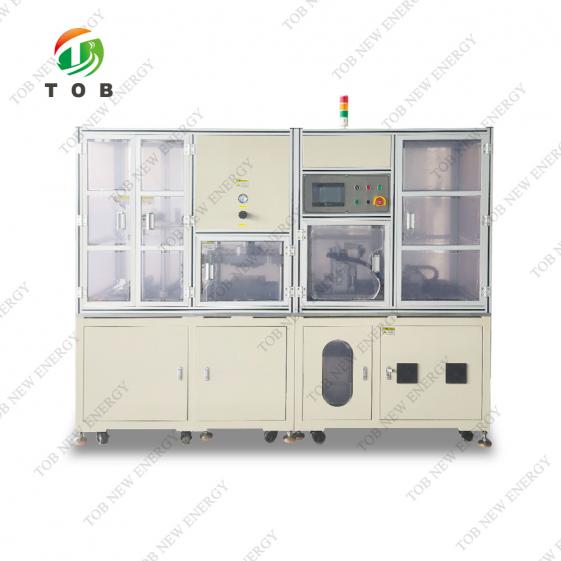

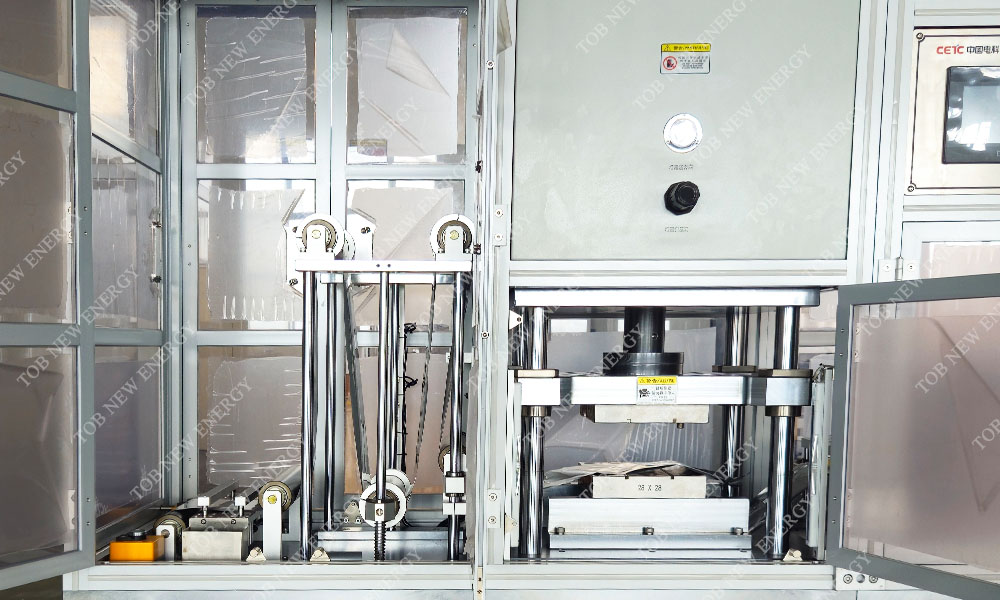

Автоматическая непрерывная машина для формовки корпусов pouch-элементов

№

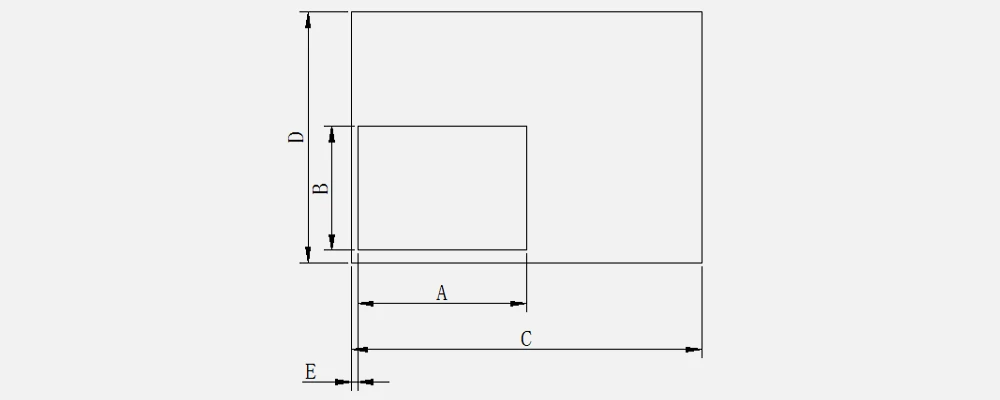

Наименование

Размер (мм)

Точность

Примечание

A

Длина камеры

20-200

±0,1 мм

B

Ширина камеры

20-150

±0,5 мм

C

Общая длина

400

±0,1 мм

D

Ширина боковой кромки

40-100

±0,5 мм

E

Верхняя кромка

2-20

±0,2 мм

T

Глубина штамповки

0-15

±0,1 мм

Наименование

Технические характеристики

Модель

TOB-ZCY-002

Режим работы

Один вход — один выход (однокамерная работа)

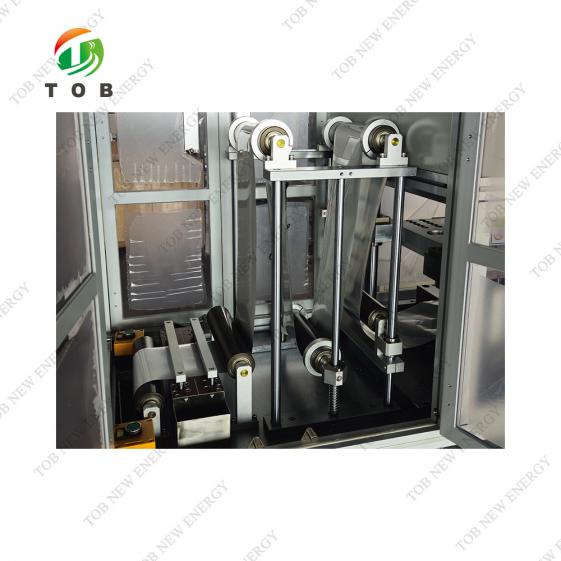

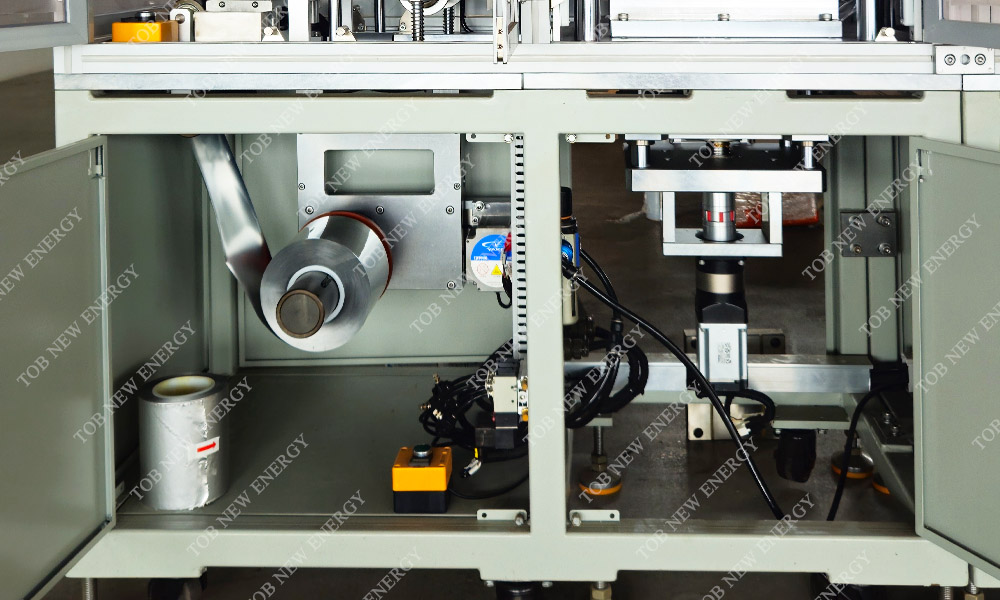

Способ загрузки

Рулонная подача, моторизованная размотка, регулирование натяжения натяжным роликом

Размеры рулона алюминиевой ламинированной плёнки

Макс. ширина 200 мм; внутренний диаметр рулона 3 дюйма; наружный диаметр <400 мм

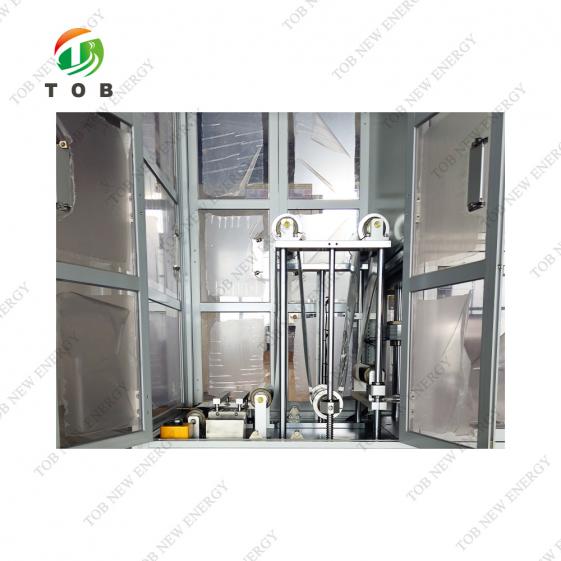

Натяжение алюминиевой ламинированной плёнки

Регулирование натяжения механизмом компенсирующего (dancer) ролика

Способ выгрузки

Выгрузка через жёлоб (с отдельным сбором отходов); ручное извлечение из приёмного лотка

Макс. размер алюминиевой ламинированной плёнки

Д200 мм × Ш200 мм (по максимальным габаритам аккумулятора заказчика)

Внешний вид штамповки

Гладкие скруглённые углы без складок и проколов; поверхность без вмятин, царапин, трещин и расслоений

Способ подачи

Сервоподача (настройки изменяются через сенсорный экран)

Производительность

≥150 шт./сутки (при 8 часах работы, без учёта времени загрузки/выгрузки)

Выход годных изделий

≥99% (дефекты, вызванные исключительно оборудованием)

Коэффициент отказов оборудования

≤2% (отказы по вине оборудования; регулярное техобслуживание и подготовительные работы не учитываются)

Переналадка модели

Переналадка выполняется одним оператором в течение 2 часов

Глубина штамповки

0–15 мм, плавная регулировка серводвигателем

Точность глубины штамповки

±0,1 мм (по четырём углам); разрешение настройки на сенсорном экране 0,01 мм

Точность наружных размеров формовки

±0,1 мм

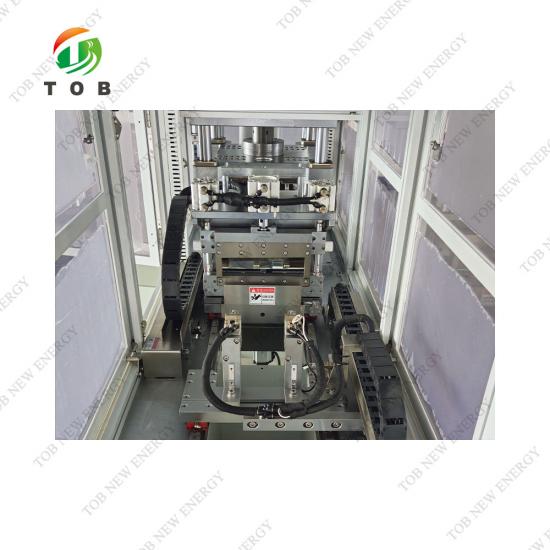

Усилие штамповки

Макс. 10 тонн, плавная регулировка

Режим штамповки

Штамповка с серводвигателем

Регулировка глубины штамповки

Серворегулировка глубины штампа

Ресурс штампа

1 000 000 циклов

Диапазон давления штамповочной головки

Макс. 3 тонны, плавная регулировка

Параллельность штампа

≤0,1 мм

Ширина верхней кромки

≥2 мм

Точность верхней кромки

≤±0,2 мм

Точность подачи

±0,2 мм

Точность резки верхней кромки

±0,1 мм

Ширина подачи алюминиевой плёнки

50–200 мм

Точность общей длины изделия

≤±0,1 мм

Эффективный диапазон резки ножа алюминиевой плёнки

≤300 мм

Ресурс ножа для резки алюминиевой плёнки

≥1 000 000 циклов (допускается перезаточка)

Режим штамповки

Одно изделие за ход (однократная выгрузка)
