Автоматическая машина для укладки электродов для Литий-полимерная батарея

Данное оборудование пригодится к галетной технологии квадратных литий-ионных энергетических аккумуляторов, применяет Z-образное галетное комплектование.
  • Бренд:

    TOB NEW ENERGY
  • предмет номер.:

    TOB-DP300B
  • заказ (MOQ):

    1 set
  • Оплата:

    L/C,T/T
  • происхождение продукта:

    China
  • порт доставки:

    XIAMEN
Деталь продукта
Автоматическая машина для укладки электродов для Литий-полимерная батарея


технические характеристики



1.Обзор оборудования и рабочий процесс

1)Данное оборудование в основном используется в процессе Z-укладки элементов аккумуляторных батарей призматическых литий-ионных батарей.

2)Положительные и отрицательные электроды вручную заталкиваются в машине для укладки электродов путем загрузки кассеты соответственно; Сепаратор батарей может автокоррекцию отклонений под действием активного разматывания двигателя и, пройдя через механизм натяжения, вводится в стол укладки, который перемещает сепаратора  возвратно-поступательно к левой и правой станциям для размещения электродов; два набора механизма присосок манипулятор извлекают положительные и отрицательные электроды из кассеты, после точного позиционирования на платформе для позиционирования помещают их на стол для укладки, где четыре набора прижимных ножей действуют кроссоверно для плотного сжатия электродную часть; после завершения укладки, электрические элементы аккумуляторной батареи снимаются зажимным механизмом манипуляторов, сепаратор батарей отрезается и передается на станцию склеивания для автоматического склеивания; в то же время конец сепаратора батарей выдувается на другую сторону, чтобы начать автоматическую укладку следующего электрического сердечника, и склеенные электрического сердечники автоматически укладываются и выгружаются.

3)Процесс операции: кассета с отрицательными электродами, кассета с положительными электродами, позиционирование отрицательных электродов, позиционирование положительных электродов, размотка сепаратора батарей, укладка положительных электродов, разрезание сепаратора батарей, склеивание электрических элементов аккумуляторных батарей, выгрузка электрических элементов аккумуляторных батарей.


2.Особенности оборудования

  • Высокая точность: благодаря точному позиционированию электрода , обеспечивается общий точность положения электрода при укладке листов ±0,3 мм.
  • Точность сепаратора батарей: активная размотка, контроль натяжения, общая корректировка модуля, удаление статического электричества сепаратора батарей, точность выравнивания сепаратора батарей ±0,3 мм.
  • Надежность: штифты используются для фиксации деталей в высокоточных и высокоскоростных операциях.
  • Управление пылью: коробка для материалов ипозиционирование оснащены эффективным механизмом всасывания пыли; присоски и всасывающие стержни изготовлены из неметаллического материала; коробочка для материалов положительного и отрицательного полюсов, а также вторичное позиционирование разделены посередине для предотвращения перекрестного загрязнения материалов положительного и отрицательного полюсов.
  • Меры для предотвращения пропущеных листов: коробка для материалов с качающимся ветером, обработка щеткой для листов, сервотрясение манипулятора для разделения электродов, ультразвуковые датчики для обнаружения многочисленных негерметичных листов.
  • Защита полюсного вывода аккумуляторной батареи: независимые присоски установлены для поглощения полюсного вывода, предотвращение складывания слишком длинных полюсных выводов в электрический элемент аккумуляторной батареи во время процессе укладки.
  • Обнаружение полюсного вывода аккумуляторной батареи электродов отсутствующих углов: Обнаружение четыре угла электрода и обнаружение полюсового вывода батареи, предотвращение отсутствующих углов электрода или складывания угла полюсные вывода в электрическом элементе аккумуляторной батареи.


3.Спецификация

Внешний размер

Ш2350 x Д1800 x В2200 мм (размеры в соответствии с окончательным дизайном)

Вес/нагрузка

Приблизительно 2500 кг; >650 кг/м²

Цвет

Компьютер серого цвета, устройство с логотипом TOB и информацией о компании

Электропитание

AC220В однофазный; колебания напряжения ±10%; мощность: 4 кВт; частота: 50 Гц, штекер британского стандарта

Сжатый воздух

0,5 - 0,7 МПа (5 - 7 кгс/см²), дозировка 200 л/мин

Температура окружающей среды

5~35℃

Относительная влажность

от 5 до 55% ЛР

Воздух/пыль

Не содержит соленых газов, токсичных и коррозийных газов; не должно быть токопроводящей пыли

Магнитные границы и вибрации

Не должно быть магнитных границ, которые влияют устройства ; не должно быть ударов и ощутимых вибраций


4.технические параметры оборудования

Проект

Параметры

Скорость укладки листов

Одна рабочая станция 1.0 - 1. 2 с/шт

Вспомогательное время

10~15s

Точное выравнивание между электродом и сепаратором батарей

Центральное отклонение ±0,3 мм

Точность торцевой поверхности сепаратора батарей

±0.3mm

Точность выравнивания прилегающих электродов

±0.2mm

Общая точность выравнивания электродов

±0.3mm

Количество слоев укладочных листов

Настройки в пределах диапазона адаптации толщины

Сепаратор на аутсорсинге

Отсутствие хвостового рулона, наружный слой элемента аккумуляторной батареи представляет собой однослойного сепаратора батарей

Коэффициент прохождения

99% ( вызванные только данной машиной дефекты)

Эффективность производства в определенных времени

(неисправности, вызванные только данной машиной)


5.Адаптированные спецификации продукции

1)Спецификации материалов



Спецификация


Материалы

Поступающий материал

mm

Длина мм

mm

Шилина мм

Толщина мкм

Внутренний диаметр мм

Максимальный внешний диаметр мм

Положительный электрод

Листовой материал

150~250

80~170

80~400

----

----

Отрицательный электрод

Листовой материал

150~250

80~170

60~400

----

----

Положительный полюсный вывод аккумуляторной батареи

----

25~50

20~75

12~25

----

----

Отрицательный полюсный вывод аккумуляторной батареи

----

25~50

20~75

6~15

----

----

Диафрагма

Рулоны материала

----

150~260

12~45

φ76.2

φ300

Клейкая лента

Рулоны материала

----

10~20

20~50

φ76.2

φ150

2)Спецификации продукции

Проект

Спецификация

Элемент аккумуляторной батареи

Толщина Т (мм)

20~30


Ширина Ш (мм)

80~170

Длина Д (мм)

150~260

Длина полюсного вывода аккумуляторной батареи L1 (мм)

25~50

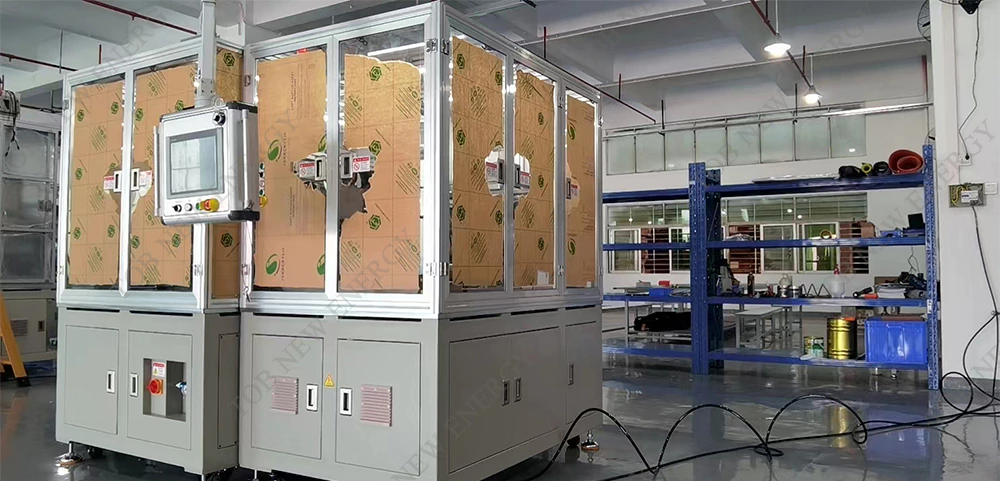

дисплей продукта



машина для укладки электродов


машина для укладки электродов


машина для укладки электродов


машина для укладки электродов


машина для укладки электродов
